Компрессоры для заводов СПГ
Используется в технологическом процессе сжижения природного газа в составе компрессорного агрегата смешанного хладагента.
АО «НЗЛ» обладает широкими компетенциями по разработке и изготовлению линий по сжижению, начиная от теплого и заканчивая холодным хладагентом.
На предприятии разрабатываются и производятся агрегаты различных конфигураций, мощностей и конструкций любого технологического цикла сжижения природного газа:
- компрессор сырьевого газа;
- компрессор хладагента (смешанный, метан, этилен, пропан, азот);
- компрессор отпарного газа;
- компрессор топливного газа.

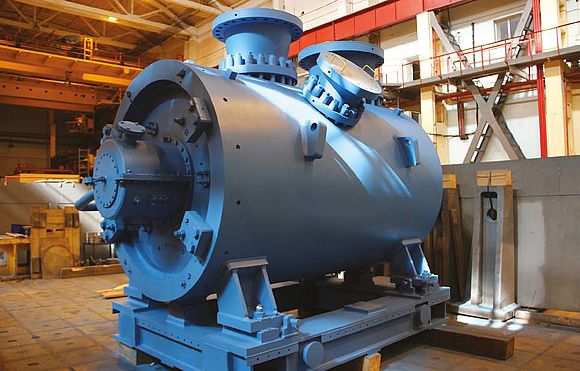

Центробежный компрессор смешанного хладагента К905-71-1С
Первый российский компрессор холодильного цикла разработан и произведен в 2017 году Невским заводом специально для проекта СПГ в порту Высоцк.

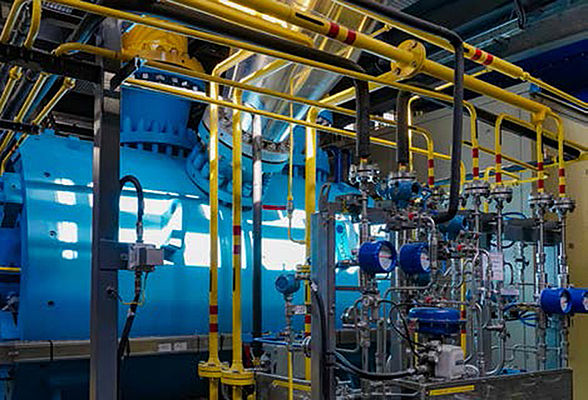

В 2019 году компрессор введен в эксплуатацию на заводе СПГ «Криогаз-Высоцк» в составе компрессорного агрегата смешанного хладагента. В рамках данного проекта Невский завод поставил два компрессорных агрегата смешанного хладагента (КАСХ). Оборудование является важным звеном в технологической цепочке по производству СПГ на территории порта Высоцк. Помимо основного технологического оборудования в составе поставки — комплекс вспомогательных систем, обеспечивающих жизнедеятельность агрегатов, их эксплуатацию и удобство обслуживания. Компрессорные агрегаты смешанного хладагента будут работать на две независимые технологические линии сжижения природного газа в замкнутом цикле хладагента равной производительности — по 330 тыс. тонн СПГ в год. Терминал будет вводиться единым технологическим комплексом мощностью 660 тыс. тонн СПГ в год. Сжиженный газ будет поставляться потребителям Северо-Западного региона России.
КАСХ производства Невского завода применяются в технологическом процессе сжижения природного газа. Каждый агрегат представляет собой центробежный компрессор с приводом от газотурбинной установки, который оснащен всеми необходимыми вспомогательными системами, располагающимися в индивидуальном укрытии ангарного типа с прилегающими блок-контейнерами.
Конструктивными особенностями компрессора являются наличие двух секций в одном корпусе типа баррель, 7 ступеней сжатия, а также использование сухих газодинамических уплотнений и высокотехнологичных элементов проточной части — цельнофрезерованных осерадиальных рабочих колес с пространственными лопатками. Невский завод является единственной российской компанией, которая освоила изготовление данных элементов, и активно применяет их в своих новых проектах.
Невский завод стал первым в России и третьим в мире производителем компрессорного оборудования данного типа. Освоенный Невским заводом выпуск компрессоров смешанного хладагента в перспективе позволит создать российскую технологию СПГ, повысить долю использования отечественного высокотехнологичного компрессорного оборудования при строительстве средне- и крупнотоннажных заводов, а также снизить зависимость от сервисных программ иностранных производителей.
Технические характеристики компрессора К905-71-1С
Основные преимущества компрессора
- снижение эксплуатационных затрат и количества дополнительного оборудования;
- увеличение ресурса работы и повышение надежности агрегата за счет использования детали, произведенной из единой паковки (без применения сварки и клепки);
- рост КПД ступени на 2–4 % за счет пространственного 3D-профилирования проточной части;
- использование унифицированных узлов и элементов;
- расширение диапазона производительности и напорных нагрузок;
- уменьшение массогабаритных параметров.

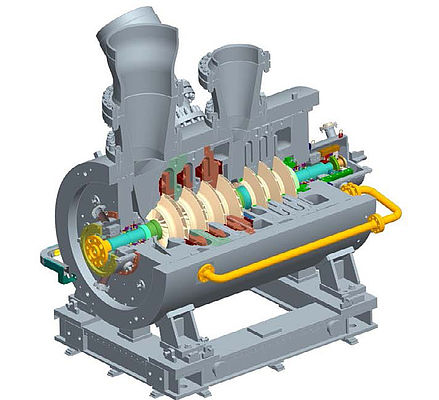

Состав компрессора
- двухсекционный компрессор с корпусом типа баррель;
- 7 ступеней сжатия: 4 — в первой секции, 3 — во второй;
- сухие газодинамические уплотнения (СГУ);
- выкатное устройство, комплекты специального инструмента.
Основные технические характеристики К905-71-1С
| Наименование параметра | 1 секция | 2 секция |
|---|---|---|
| Производительность объемная, отнесенная к 0 °С и 0,1013 МПа, тыс.; нм3/ч | 134,492 | 147 |
| Производительность объемная, отнесенная к начальным условиям; м3/час | 54 146 | 8077 |
| Давление газа начальное (абс.), на входе; бар | 3 | 17,7 |
| Давление газа конечное (абс.), на выходе; бар | 18,2 | 51 |
| Степень сжатия | 6,067 | 2,881 |
| Температура газа на входе; °С | 33 | 35 |
| Политропный КПД; не менее | 0,825 | 0,805 |
| Потребляемая мощность; МВт | 17,230 | — |
| Частота вращения ротора; об/мин | 6200 | — |
