Центробежные компрессорные машины для доменных печей
В группу ЦБК для доменных печей входят следующие агрегаты: К5500-41-1, К5500-42-1М, К6600- 6,0/5,7-3000/31,5.
Конструктивные особенности

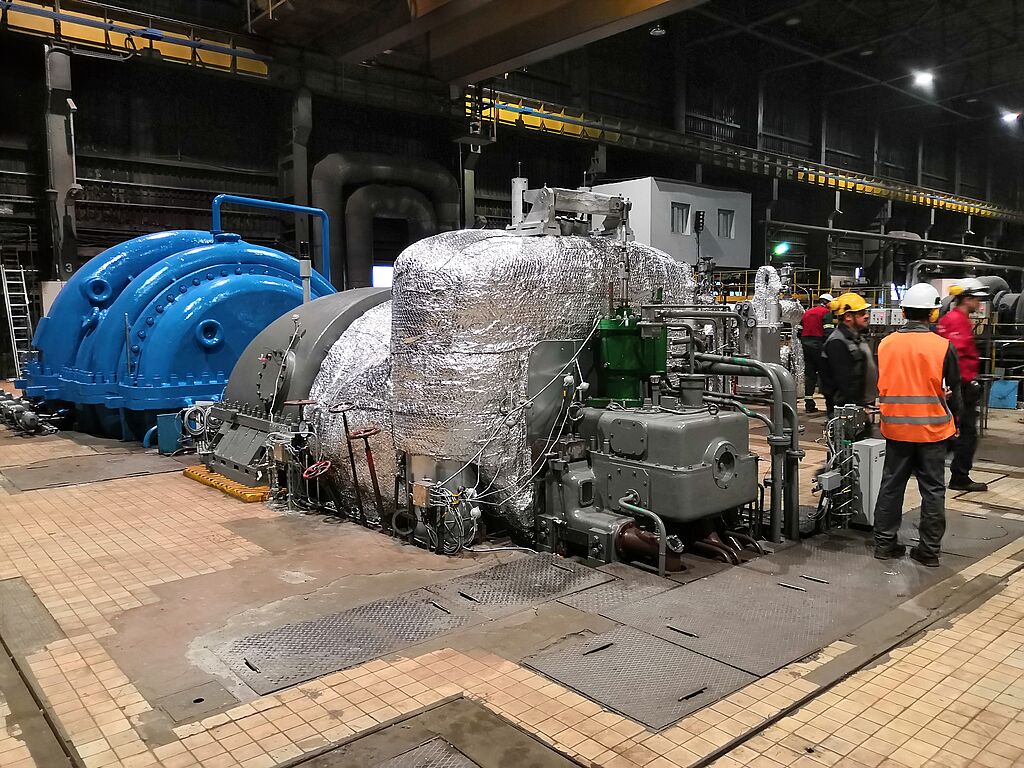

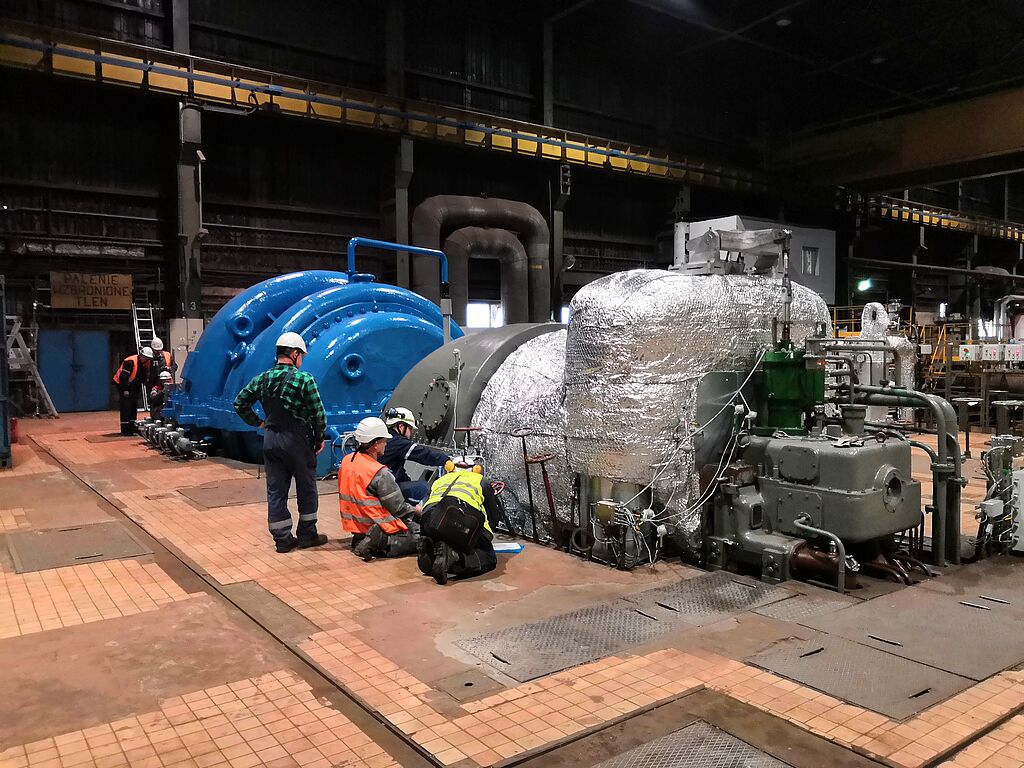

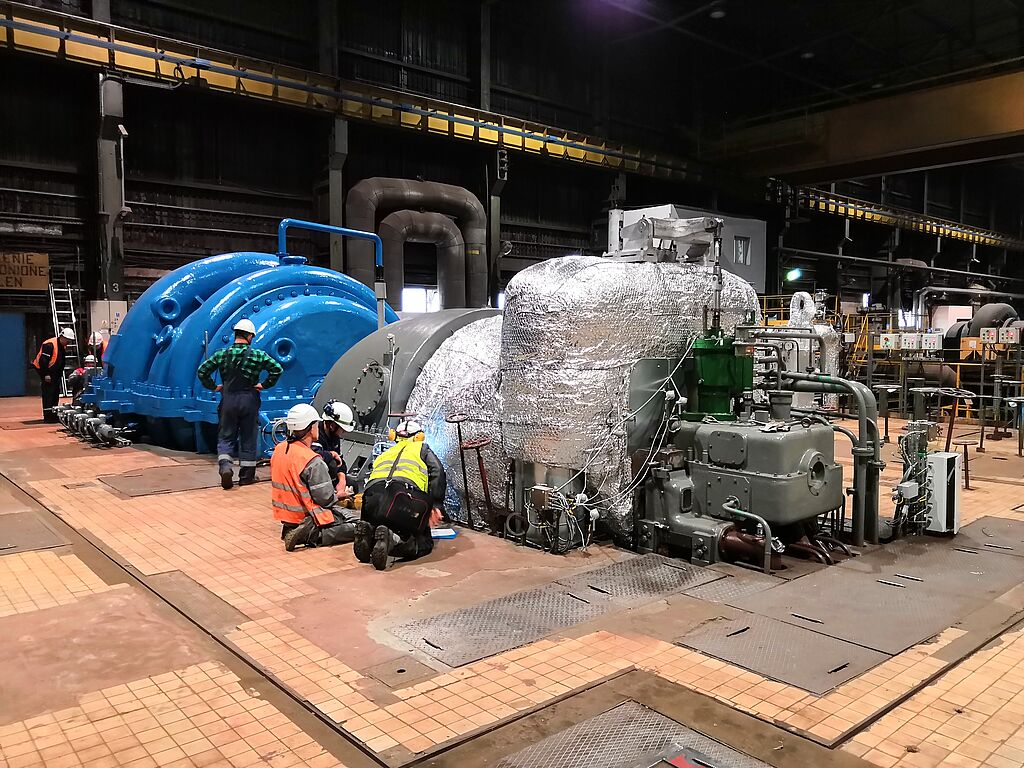

ЦБК для доменных печей — одноцилиндровые, двухсекционные, четырехступенчатые, безредукторные машины, с одним промежуточным охладителем. Приводом служат паровые турбины мощностью 8–30 МВт, позволяющие также менять режим работы за счет изменения частоты вращения роторов.
Компрессоры имеют высокую степень унификации и отличаются друг от друга шириной каналов рабочих колес, лопаточных диффузоров и обратных направляющих аппаратов. Они снабжены средствами автоматики, защитными и регулирующими устройствами, обеспечивающими их надежную эксплуатацию.

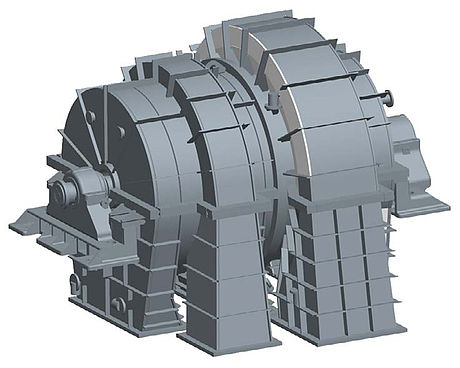

3D-модель компрессора типа К5500

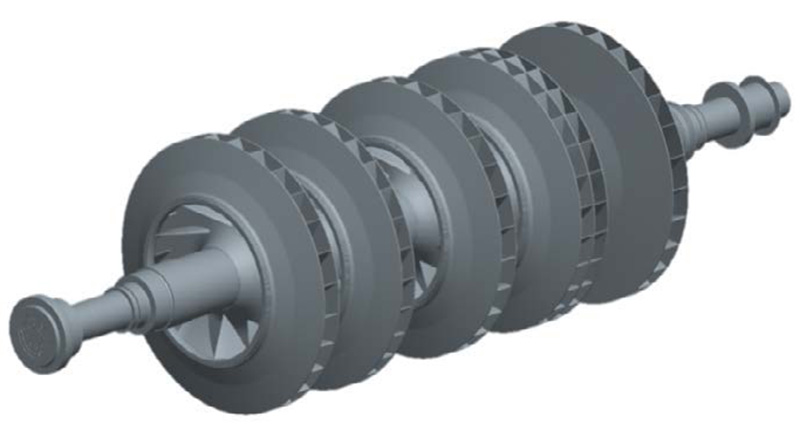

3D модель ротора типа К5500
Технические характеристики
| Наименование параметра | Значение | ||||
|---|---|---|---|---|---|
| Тип агрегата | К5500-41-1 | К5500-41-1М | К6600-6,0/5,7-3000/31,5 | ||
| Производительность объемная, отнесенная к 20 °C и 0,1013 МПа; нм3/мин | 4 000 | 4 000 | 5 000 | 5 500 | 6 600 |
| Производительность объемная, отнесенная к начальным условиям; м3/мин | 4 155 | 4 230 | 5 285 | 5 713 | 6 850 |
| Давление воздуха конечное абсолютное, при выходе из нагнетательного патрубка; МПа | 0,5 | 0,6 | 0,51 | 0,57 | 0,73 |
| Мощность, потребляемая компрессором; МВт | 16,5 | 19,5 | 20,5 | 24,7 | 29,2 |
| Давление воздуха начальное абсолютное, при входе во всасывающий патрубок; МПа | 0,098 | 0,098 | 0,098 | 0,098 | 0,098 |
| Температура газа начальная при входе во всасывающий патрубок; °C | 20 | 25 | 25 | 20 | 20 |
| Температура охлаждающей воды; °C | 35 | 35 | 35 | 28 | 35 |
| Рабочая частота вращения ротора; об/мин | 3 400 | 3 530 | 3 400 | 3 450 | 3 275 |
