Унифицированные газоперекачивающие агрегаты
Невский завод осуществляет разработку и производство унифицированных газоперекачивающих агрегатов на базе газотурбинных двигателей различных мощностей.
ГТУ для унифицированных ГПА
Конструктивные особенности вспомогательных систем и укрытия ангарного типа позволяют использовать в составе унифицированного газоперекачивающего агрегата все двигатели, которыми на данный момент располагает Невский завод, а также схожие по габаритам и техническим параметрам газотурбинные установки.
Основная цель унификации ГПА — устранение неоправданного многообразия элементов ГПА одинакового назначения и разнотипности их составных частей, приведение к возможному единообразию способов их изготовления, сборки, испытаний и обслуживания.
Унификация агрегатных систем позволяет:
- значительно уменьшить объем конструкторских работ и период проектирования;
- сократить сроки создания нового оборудования;
- снизить стоимость освоения новых изделий;
- повысить уровень механизации и автоматизации производственных процессов путем увеличения серийности и снижения трудоемкости;
- снизить номенклатуру запасных частей и стоимость ремонта ГПА.
При унификации повышаются качество элементов ГПА, их надежность и долговечность. Унификация улучшает основные технико-экономические показатели как заводов-изготовителей, так и эксплуатирующих организаций.
При строительстве новых газопроводов использование унифицированного ГПА позволяет существенно сократить время разработки и стоимость конструкторской документации, а также снизить металлоемкость. Кроме того, это дает дополнительную возможность управлять поставками оборудования для соблюдения сроков монтажа ГПА.

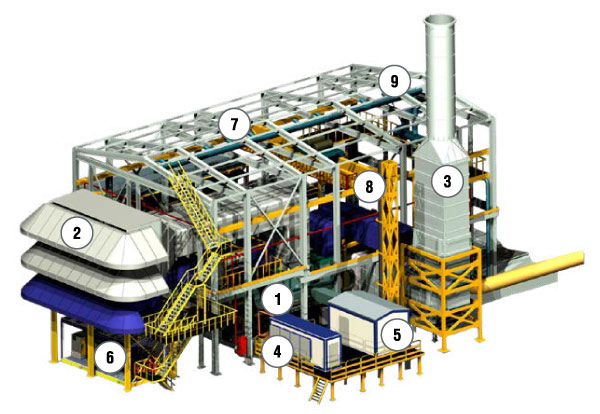

Облик унифицированного газоперекачивающего агрегата
- ГТУ.
- КВОУ.
- Система выхлопа.
- Аппарат воздушного охлаждения масла.
- Блок обогрева укрытия.
- Подготовка приборного воздуха.
- Металлокаркас укрытия ангарного типа.
- Грузоподъемное оборудование.
- Системы вентиляции укрытия.
Степень унификации вспомогательных систем
| Вспомогательное оборудование ГПА | Степень унификации систем (%) |
|---|---|
| Система выхлопа ГПА | 100 |
| Система маслообеспечения | 90 (в зависимости от объема масла) |
| Система сепарации масляных паров | 100 |
| Система охлаждения и вентиляции ГТУ | 97 (в зависимости от расхода воздуха) |
| Система промывки ГВТ двигателя | 100 |
| Система дренажа | 100 |
| Система СГУ и буферного газа | 100 |
| Система разделительного газа | 100 |
| Система подачи и подготовки топливного газа | 90–100 (в зависимости от состава газа) |
| Воздухозаборная система | 100 |
| Электрооборудование | 100 |
| Освещение укрытия ангарного типа | 100 |
| Заземление | 100 |
| Оборудование КИП | 90 |
| Система приборного воздуха | 100 |
| Укрытие ангарного типа | 100 |
| Площадки обслуживания, лестницы и опоры | 100 |
| Системы вентиляции и обогрева укрытия | 100 |
| КСАУ ГПА | 100 (блок-контейнер) |
| Система видеонаблюдения | 100 |
| Система пожаротушения | 90 (не унифицирована внутри КШТ) |
| Система пожарной сигнализации и контроля загазованности | 100 |
