Унифицированные центробежные компрессоры
Невский завод разрабатывает и производит центробежные компрессоры нового поколения с высокоэффективной проточной частью для электроприводных и газотурбинных газоперекачивающих агрегатов в диапазоне мощностного ряда от 4,0 до 32,0 МВт.
Накопленный опыт проектирования позволяет Невскому заводу разрабатывать высокоэффективные проточные части центробежных компрессоров с широкой областью работы. Новые модели имеют преимущества перед центробежными компрессорами предыдущего поколения, прежде всего в политропном КПД, а также в унификации и стандартизации элементов и узлов проточной части компрессора.

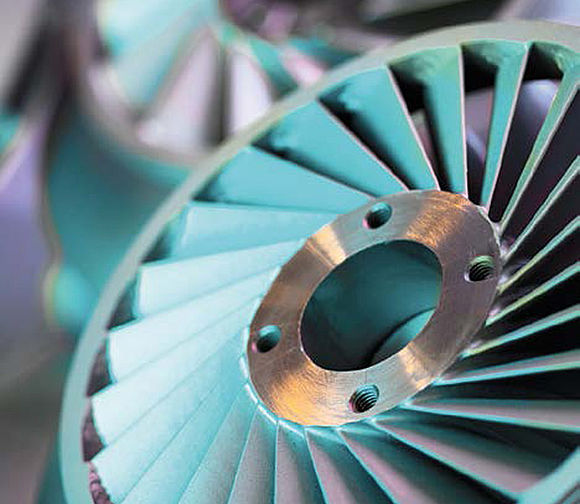

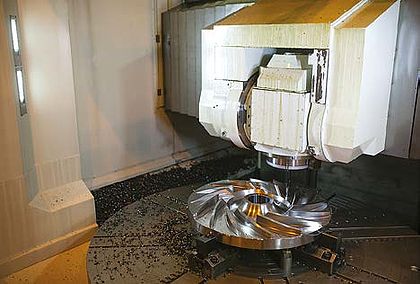

Модельные ступени с рабочими колесами, имеющими лопатки пространственной формы, существенно повышают эффективность проточной части центробежных компрессоров. Использование передовых технологий отечественного машиностроения в разработке центробежных компрессоров позволило Невскому заводу обеспечить высокие показатели эффективности проточных частей за счет повышения политропного КПД.
Преимущества компрессоров Невского завода
- снижение эксплуатационных затрат;
- увеличение в два раза ресурса узлов подшипника по сравнению с масляными;
- повышение КПД за счет отсутствия механических потерь;
- снижение количества дополнительного оборудования;
- повышение надежности;
- улучшенные экологические характеристики.
Невский завод имеет собственное производство магнитных подшипников (по лицензии компании SKF). Система активных магнитных подвесов успешно применяется не только в составе электроприводных газоперекачивающих агрегатов, но и на центробежных компрессорах в составе газоперекачивающих агрегатов на объектах магистральных газопроводов и на дожимных компрессорных станциях.
Основные преимущества компрессора 405-21-1С
- унификация узлов и элементов проточной части;
- высокий КПД — 87,2 %;
- возможность применения с различными типами ГТУ.
Согласно Программе унификации ГПА (ПАО «Газпром»), Невским заводом был разработан и изготовлен унифицированный центробежный компрессор мощностью 16 МВт с политропным КПД на уровне 87-88 %. Унификация центробежных компрессоров заключается в разработке универсальных элементов проточной части, узлов уплотнений и подшипников. Преимущество унифицированных центробежных компрессоров состоит в уменьшении сроков изготовления и затрат на производство.

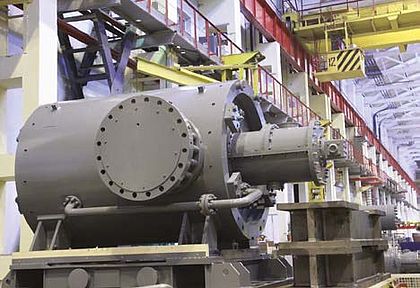

Центробежный компрессор 405-21-1С предназначен для перекачивания газа по магистральным газопроводам с вертикальным разъемом корпуса, оснащен СГУ и масляными подшипниками скольжения. Корпус компрессора обеспечивает применение сменных проточных частей с отношением давлений 1,35, 1,44 (1,5) и 1,7 к конечному абсолютному давлению до 9,91 МПа (101 кгс/см2).
Технические характеристики
| Наименование параметра | Тип | |||
|---|---|---|---|---|
| 405-21-1С | 400-21-1С | 220-11-1* | 200-21-1* | |
| Мощность; МВт | 16 | от 25 до 32 | от 4 до 6,3 | от 4 до 6,3 |
| Производительность объемная, отнесенная к 20 °C, 0,1013 МПа; млн нм3/сут | 33 | 78,6 | 12,5 | 12 |
| Производительность объемная, отнесенная к начальным условиям; м3/мин | 400 | 505 | 220 | 202 |
| Давление газа конечное на выходе нагнетателя; МПа абс. | 7,45 | 11,86 | 4,41 | 5,49 |
| Отношение давлений | 1,44 | 1,4 | 1,26 | 1,44 |
| Политропный КПД; не менее | 0,875 | 0,85 | 0,85 | 0,85 |
| Мощность, потребляемая нагнетателем; МВт | 15,5 | 30,4 | 3,8 | 6 |
| Начальные условия | ||||
| Давление газа начальное на входе в нагнетатель; МПа, абс. | 5,17 | 8,45 | 3,5 | 3,8 |
| Температура газа на входе в нагнетатель; °C | 15 | 5 | 15 | 15 |
| Плотность газа, отнесенная к 20 °C, 0,1013 МПа; кг/м3 | 0,676 | 0,689 | 0,682 | 0,682 |
| Номинальная частота вращения ротора; об/мин | 5 200 | 5 550 | 8 200 | 8 200 |
