Нагнетатель 47-71-1С для КС подземных хранилищ газа
Нагнетатель 47-71-1С (47-71-1) входит с состав агрегата ГПА-4РМ-02 и предназначен для закачки природного газа в подземное хранилище.
Привод осуществляется непосредственно от турбины без редуктора.
Проточная часть нагнетателя выполнена с безлопаточными диффузорами для обеспечения широкого диапазона устойчивой работы. Патрубки расположены с одной стороны. Внутри расточки корпуса вставлен пакет, состоящий из двух крышек, всасывающей камеры и диафрагм, соединенных между собой упругими стяжками. Пакет фиксируется при помощи разрезного упорного кольца.

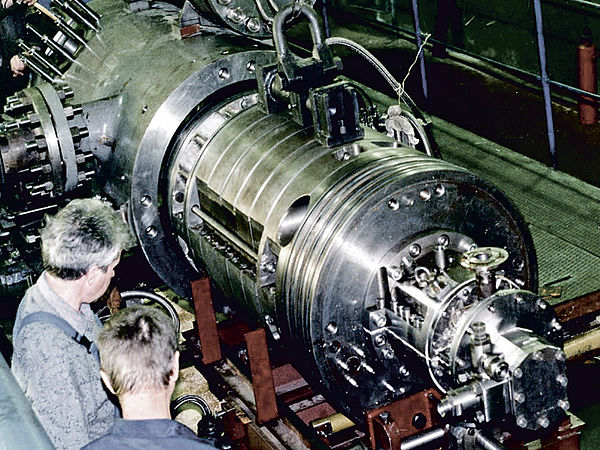

Нагнетатель 47-71-1 на стенде завода
Состав агрегата
- корпус нагнетателя;
- пакет нагнетателя;
- спорные и упорные подшипники;
- система САУ;
- система смазки;
- система сухих уплотнений;
- ротор нагнетателя.
Технические характеристики
| Наименование параметра | Тип | |
|---|---|---|
| 47-71-1С | 47С СПЧ 2,5/116 | |
| Производительность объемная, отнесенная к 20 °C, 0,1013 МПа; млн нм3/сут | 3,44 | 2,51 |
| Производительность объемная, отнесенная к начальным условиям; м3/мин | 45 | 44 |
| Давление газа конечное на выходе нагнетателя; МПа абс. | 9,5 | 8,25 |
| Отношение давлений | 1,98 | 2,34 |
| Политропный КПД; не менее | 0,8 | 0,805 |
| Мощность, потребляемая нагнетателем; МВт | 3 650 | 3 300 |
| Давление газа начальное на входе в нагнетатель; МПа, абс. | 4,8 | 3,53 |
| Температура газа на входе в нагнетатель; °C | 15 | 6 |
| Плотность газа, отнесенная к 20 °C, 0,1013 МПа; кг/м3 | 0,682 | 0,682 |
| Номинальная частота вращения ротора; об/мин | 10 290 | 10 350 |
