Газоперекачивающий агрегат ГПА-25 «Ладога» мощностью 22/25 МВт
Невский завод предлагает изготовление ГПА-25 «Ладога» для установки на компрессорных станциях магистральных газопроводов с рабочим давлением от 5,5 до 12,0 МПа.
ГПА‑25 «Ладога» предназначен для транспортировки природного газа и может использоваться как для реконструкции существующих, так и для строительства новых газоперекачивающих станций магистральных газопроводов. Поставляется в индивидуальном укрытии ангарного типа в полной блочной заводской готовности.
Конструкция агрегата обеспечивает эксплуатацию в любых климатических зонах и предусматривает максимальную ремонтопригодность в условиях объектов эксплуатации.

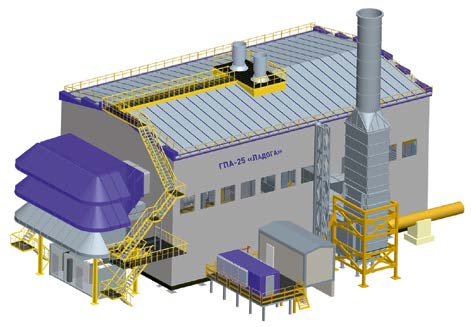

Состав агрегата
- газотурбинная установка мощностью 22,4 МВт;
- центробежный нагнетатель природного газа;
- комплексная система автоматического управления (КСАУ);
- комплексное воздухоочистительное устройство (КВОУ);
- выхлопная система;
- система охлаждения ГТУ;
- система промывки осевого компрессора;
- системы управления сухими газодинамическими уплотнениями;
- блоки подготовки разделительного и буферного газа;
- система маслообеспечения турбины и нагнетателя;
- система подготовки и подачи топливного газа;
- индивидуальное легкосборное укрытие ангарного типа с системами приточной, вытяжной, аварийной вентиляции и обогрева, освещения, газообнаружения, пожаротушения и пожарной сигнализации.

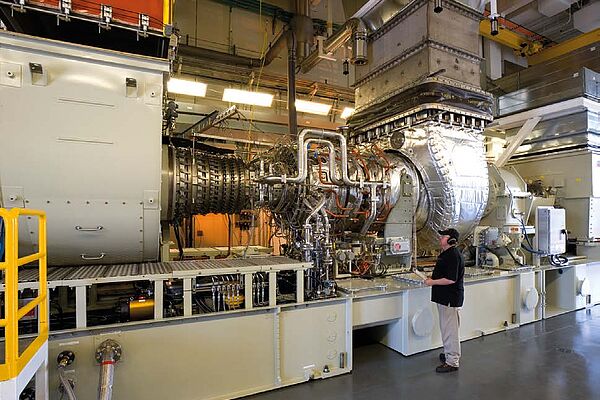

Состав газотурбинного двигателя Т25
- впускная секция;
- осевой компрессор;
- кольцевая камера сгорания;
- турбина высокого давления (турбина газогенератора);
- силовая турбина.
Преимущества ГТУ Т25
- высокая надежность;
- лучший в своем классе электрический КПД;
- высокая экономичность установки на различных режимах работы;
- боковая выкатка турбоблока для проведения технического обслуживания.

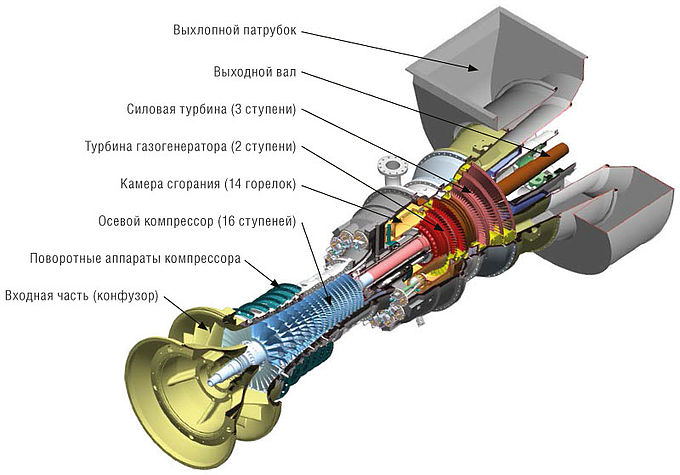

Конструктивные особенности
Двухвальная газовая турбина Т25 является полностью интегрированным и самостоятельным приводом. Объединяет в себе высокопроизводительную работу с надежной промышленной конструкцией, что обеспечивает высокий КПД, низкие эксплуатационные расходы и длительный ресурс работы.
Силовая турбина (СТ) — турбина низкого давления
- три неохлаждаемые ступени;
- рабочие лопатки первой и второй ступеней снабжены взаимосвязанными периферийными демпферными полками;
- блок СТ поставляется полностью собранным и крепится газоплотным фланцевым соединением к заднему торцу корпуса турбины газогенератора.
Турбина высокого давления
- двухступенчатая, с охлаждаемыми сопловыми аппаратами и рабочими лопатками.

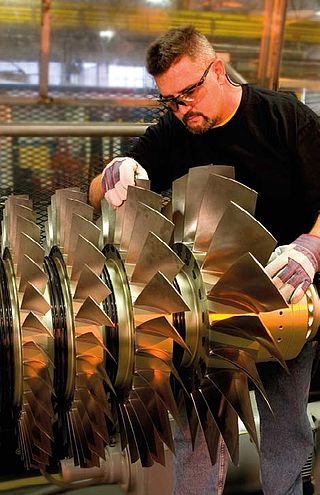

Осевой компрессор
- 16-ступенчатый, с 6-ю рядами направляющих аппаратов изменяемой геометрии, высокой степенью сжатия (24:1) и с отборами: на противопомпажный клапан за 9-й ступенью; на охлаждение силовой турбины за 11-й ступенью;
- номинальный массовый расход циклового воздуха — 67,3 кг/с;
- входной направляющий аппарат (ВНА) и направляющие аппараты первых пяти ступеней, поворотные, управляемые специальным приводом.
Камера сгорания
- кольцевая; тип: SoLoNOx (сухое подавление вредных выбросов) или обычная (традиционная); топливо: газ, жидкое топливо, попутный газ;
- расширенный рабочий диапазон нагрузок: 40–100 %;
- температура на выходе ТНД: 465 °С;
- топливные горелки: возможность обслуживания на площадке.
