Газоперекачивающий агрегат ГПА-16 «Ладога» мощностью 16 МВт
Невский завод предлагает изготовление ГПА-16 серии «Ладога» для установки на компрессорных станциях магистральных газопроводов с рабочим давлением от 5,5 до 12,0 МПа.

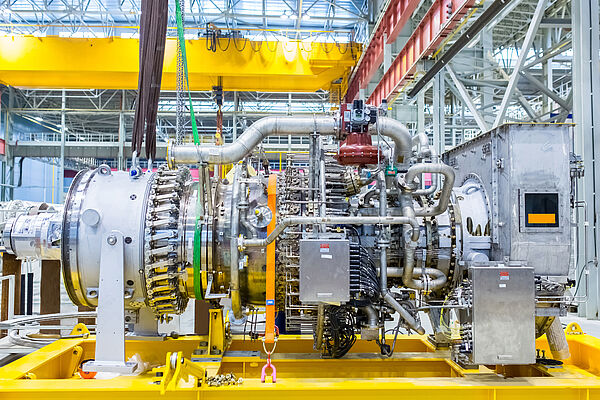

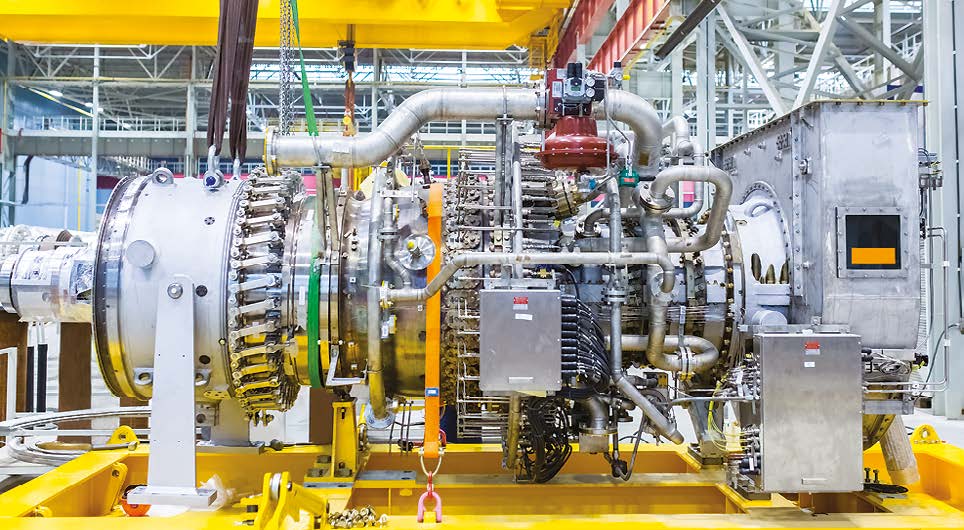

![Газотурбинная установка Т16](fileadmin/f/nzl/production/gpa/gpa-16-ladoga/75_gazoturbinnaya-ustanovka-t16.jpg)
ГПА-16 «Ладога» предназначен для транспортировки природного газа и может использоваться как для реконструкции существующих, так и для строительства новых газоперекачивающих станций магистральных газопроводов. Поставляется в индивидуальном укрытии ангарного типа в полной блочной заводской готовности.
Производство и сборка газоперекачивающего агрегата мощностью 16 МВт осуществляются на производственных мощностях Невского завода.
Модульная конструкция Т16 и облегченный доступ к вспомогательным системам значительно упрощают техобслуживание и содержание газовой турбины.
Компоновка Т16 на опорной раме обеспечивает боковую выкатку частей высокого и низкого давления, а также турбоблока целиком, что позволяет оперативно осуществлять полноценное техническое обслуживание.
Состав агрегата
- газотурбинная установка мощностью 16 МВт;
- центробежный нагнетатель природного газа;
- комплексная система автоматического управления;
- комплексное воздухоочистительное устройство (КВОУ), в том числе противообледенительная система;
- система управления сухими газодинамическими уплотнениями;
- системы подготовки и подачи разделительного и буферного газа;
- система маслообеспечения;
- система подготовки и подачи приборного воздуха;
- система подготовки и подачи топливного газа;
- выхлопная система;
- система пожаротушения ГПА;
- система охлаждения турбоблока;
- система промывки осевого компрессора;
- укрытие ангарного типа с системами аварийной, вытяжной, приточной вентиляции, освещения, обогрева и др.;
- грузоподъемное оборудование внутри укрытия;
- блок воздушного обогрева укрытия;
- вспомогательное оборудование в соответствии с индивидуальными требованиями заказчика и особенностями строительной климатологии.

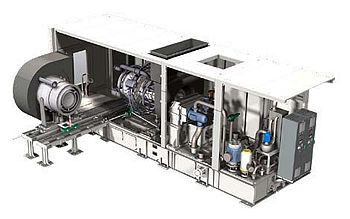

![Боковая выкатка силовой турбины из-под кожуха](fileadmin/_processed_/5/e/csm_74_bokovaya-vykatka-silovoj-turbiny_61fbeab580.jpg)

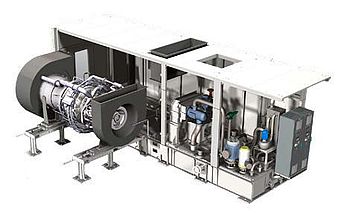

![Боковая выкатка всего газотурбинного двигателя из-под кожуха](fileadmin/_processed_/4/6/csm_74_bokovaya-vykatka-vsego-gazoturbinnogo-dvigatelya_6b51f64c83.jpg)

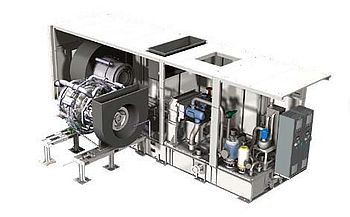

![Боковая выкатка газогенератора из-под кожуха](fileadmin/_processed_/8/8/csm_74_bokovaya-vykatka-gazogeneratora_7078049846.jpg)
