Газоперекачивающий агрегат ГПА‑32 «Ладога» мощностью 32 МВт
Оборудование ГПА-32 «Ладога» на агрегатном производстве Невского завода ГПА-32 «Ладога» — ключевое звено в рамках стратегической программы по реконструкции газопроводной системы России.

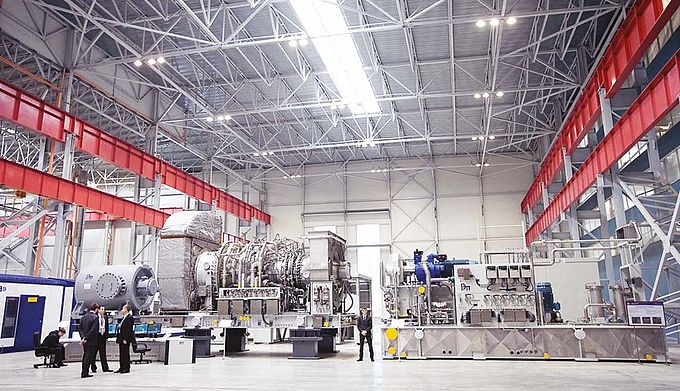

Оборудование ГПА-32 «Ладога» на агрегатном производстве Невского завода
Это высокоэффективная установка, которая успешно эксплуатируется на многих компрессорных станциях страны.
Состав агрегата
- газотурбинная установка Т32 мощностью 32 МВт;
- центробежный компрессор;
- система управления и электроснабжения;
- ангарное укрытие с грузоподъeмным оборудованием и следующими системами:
очистки воздуха, утилизации выхлопных газов, вентиляции, продувки блока ГТУ, вентиляции ангарного укрытия, подачи буферного газа, разделительного и инструментального газа (воздух/азот), подачи топливного газа, маслоснабжения, промывки проточной части осевого компрессора ГТУ, пожаротушения, освещения, видеонаблюдения.
Преимущества
- технологически совершенное изделие для перекачивания природного газа под давлением до 220 атмосфер;
- высокиий КПД;
- низкиий уровень вредных выбросов, соответствующиий современным экологическим требованиям;
- высокая надежность и эксплуатационная готовность.

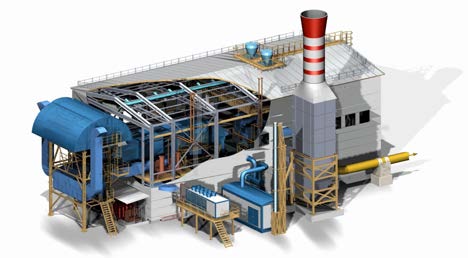

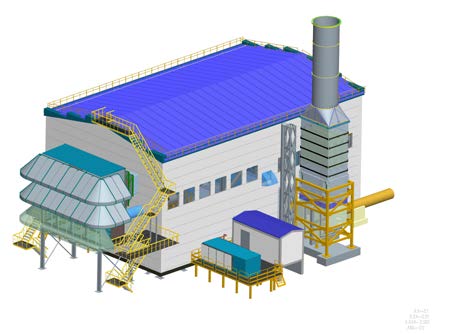

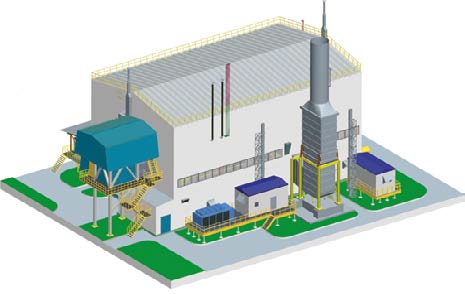

Варианты компоновок ГПА на компрессорных станциях

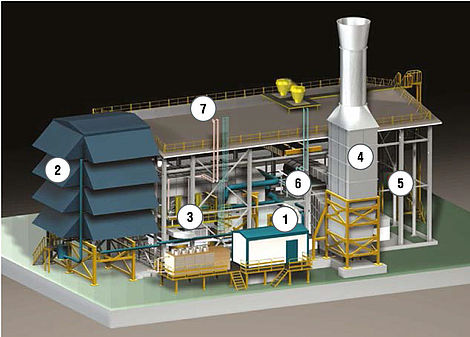

Состав ГПА-32 «Ладога»
- Газотурбинная установка MS5002E.
- Воздухоочистительное устройство.
- Система охлаждения и вентиляции ГТУ.
- Система выхлопа.
- Нагнетатель природного газа.
- Комплексная система автоматического управления (КСАУ), состоящая из двух блоков — САУ и электротехнического.
- Индивидуальное укрытие ангарного типа.
Основные технические характеристики ГПА-32 «Ладога»
| Наименование параметра | Тип | ||
|---|---|---|---|
| ГПА-32 | ГПА-32-02 | ГПА-32-03 | |
| Номинальная мощность на муфте привода в станционных условиях; не менее, МВт | 31,2 | 31,2 | 31,2 |
| Производительность объемная, приведенная к нормальным условиям (0,1013 МПа, 20 °С); млн м3/сут | 78,9 | 62 | 66 |
| Политропный коэффициент полезного действия ЦБК; не менее, % | 85 | 80 | 80 |
| Эффективный коэффициент полезного действия ГТУ при работе на номинальной мощности в станционных условиях; не менее, % | 36 | 36 | 36 |
| Номинальное абсолютное рабочее давление газа на выходе из ЦБК; МПа | 11,86 | 7,45 | 7,45 |
| Степень сжатия | 1,4 | 1,44 | 1,38 |
| Номинальная частота вращения ротора силовой турбины ГТУ | 5 714 | 5 714 | 5 714 |
| Температура за турбиной; °С (ном./макс.) | 510/600 | 510/600 | 510/600 |
| Расход топливного газа; кг/c | 1,74 | 1,74 | 1,74 |
