Электродвигатели для ЭГПА

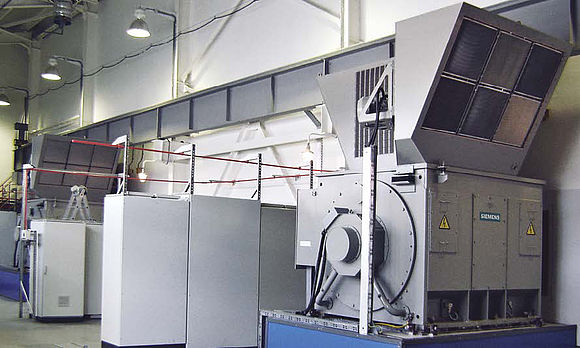

Мощность электродвигателей — 4, 6,3 и 12,5 МВт.
Производятся на площадке ООО «Сименс-Электропривод», предназначены для привода центробежного нагнетателя, имеющего квадратичную зависимость момента на валу от частоты вращения. Вращающий момент электродвигателя передается непосредственно на вал нагнетателя с помощью промежуточного гибкого вала.
Электродвигатель работает в составе частотно-регулируемого электропривода с питанием от преобразователя частоты.
Система охлаждения электродвигателей 4 и 6 МВт воздушная. Электродвигатель мощностью 4,0 МВт оснащен встроенным вентилятором, электродвигатель мощностью 6,3 МВт имеет внешнюю вентиляционную установку. Электродвигатель мощностью 12,5 МВт имеет комбинированное воздушно-жидкостное охлаждение с внутренним теплообменником.
Полупроводниковые преобразователи частоты (ППЧ)
ППЧ снабжены входным согласующим трансформатором (трансформаторами), системой охлаждения, обеспечивают выходные параметры электропривода с заданной точностью при изменении питающего напряжения, разгон и торможение электродвигателя с заданным темпом в пределах допустимого выходного тока ППЧ.
Система управления ППЧ построена на базе микропроцессоров и обеспечивает управление электродвигателем, контроль, диагностирование и защиту ППЧ.
Зона действия устройств релейной защиты ППЧ охватывает как собственные электрические цепи ППЧ, так и обмотки статора электродвигателя.
Система охлаждения ППЧ обеспечивает возможность проведения любого количества пусков ЭГПА без ограничения интервала между пусками.
Защиты преобразователя
| Вид защиты | Реализация защиты |
|---|---|
| Токовая защита от внешних многофазных замыканий | Токовая отсечка без выдержки времени |
| Токовая защита от однофазных замыканий на землю | Токовая защита без выдержки времени, действующая на отключение |
| Защита от перегрузки | Действует на снижение частоты вращения ротора двигателя |
| Токовая защита от обрыва фазы | Действует на отключение без выдержки времени |
| Защита от отказов внутренней системы охлаждения | Действие определяется алгоритмами, указанными в эксплуатационной документации |
| Защита от повышения напряжения | С действием на отключение |
| Защита от понижения напряжения | С действием на отключение с задержкой и возможным использованием запаса кинетической энергии ротора электродвигателя для поддержания напряжения |
Система автоматического управления и регулирования ЭГПА (САУ ЭГПА)
САУ производится по типу ЭЛЕСКУ, предназначена для обеспечения заданных режимов работы и регулирования основных параметров газоперекачивающего агрегата, его длительной и безаварийной работы.
САУ обеспечивает как полностью автономную работу ЭГПА, так и работу в составе компрессорной станции под управлением систем диспетчерского уровня.
САУ ЭГПА выполнена как единая, законченная управляющая и информационная система для ЭГПА и его вспомогательного оборудования на основе промышленных и апробированных технических, информационных и программных средств с использованием рационального числа форм представления информации.
Преимущества ЭГПА производства Невского завода
- применение частотно-регулируемого электропривода;
- применение магнитных подшипников и сухих газодинамических уплотнений;
- уменьшение эксплуатационных затрат за счет применения безредукторной схемы и отсутствия масляной системы;
- полная автоматизация оборудования, применение малолюдных технологий;
- экономия электроэнергии до 30 %;
- возможность дистанционного управления оборудованием компрессорной станции;
- соответствие современным экологическим требованиям;
- комплексная поставка агрегата под ключ.

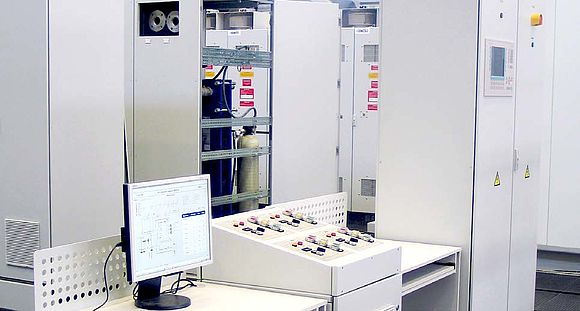

Состав САУ
- шкаф управления (ШУ) — один на компрессор;
- пульт контроля и управления (ПКУ) в составе:
- панель резервного управления — одна на компрессор,
- АРМ оператора — два комплекта (основной на группу компрессоров и резервный).
