ЦБК для ЭГПА

Центробежные компрессоры 220-11-1СМП, 200-21-1СМП, 300-21-1СМП, 320-31-1СМП, 250-21-1СМП

Центробежные нагнетатели предназначены для установки на газоперекачивающих агрегатах, оснащенных в качестве привода высокоскоростными асинхронными электрическими двигателями.

Ротор нагнетателя имеет два радиальных магнитных подшипника и двухсторонний осевой магнитный подшипник, ротор электродвигателя — два радиальных магнитных подшипника. Стабилизация положения ротора осуществляется силами магнитного притяжения, действующими на ротор со стороны электромагнитов.

Состав агрегата

  • система газодинамических уплотнений (СГУ);
  • система активного электромагнитного подвеса (АМП) ротора (комплектом магнитных подшипников), производимая по лицензии фирмы SKF (S2M);
  • конфузор, комплект датчиков измерения расхода газа для работы системы противопомпажной защиты и технологического измерения производительности ЦБК с погрешностью не более 4 %;
  • комплект приспособлений для сборки и разборки нагнетателя.

Страховочные подшипники (входящие в состав АМП) обеспечивают выбег роторов агрегата при аварийном отключении электропитания системы магнитного подвеса. Кроме того, предусмотрена система бесперебойного питания магнитного подвеса от аккумулятора на время исчезновения основного электропитания.

Управление и контроль активным магнитным подвесом ЦБК осуществляются от шкафа управления магнитным подвесом центробежного нагнетателя. Взрывозащита магнитного подшипника обеспечивается конструкцией нагнетателя.

Технические характеристики

Наименование параметра Тип
220-11-1* ЭГПА 4,0200-21-1* ЭГПА 6,3300-21-1* ЭГПА 12,5320-31-1* ЭГПА 12,5250-21-2,2 ЭГПА 10,5
Производительность объемная, отнесенная к 20 °C, 0,1013 МПа; млн нм3/сут 12,5 12 22,137 15,85 8
Производительность объемная, отнесенная к начальным условиям; м3/мин 220 202 280 320 590
Давление газа конечное на выходе нагнетателя; МПа абс. 4,41 5,49 7,45 5,59 2,06
Отношение давлений 1,26 1,44 1,5 1,747 2,2
Политропный КПД; не менее 0,85 0,85 0,85 0,84 0,825
Мощность, потребляемая нагнетателем; МВт 3,8 6 12 12,1 9,98
Начальные условия
Давление газа начальное на входе в нагнетатель; МПа, абс. 3,5 0,381 4,966 3,2 0,9364
Температура газа на входе в нагнетатель; °C 15 15 15 15 15
Плотность газа, отнесенная к 20 °C, 0,1013 МПа; кг/м3 0,682 0,682 0,682 0,7071 0,69
Номинальная частота вращения ротора; об/мин 8 200 8 200 6 500 6 500 6 500
* СМП — с сухими уплотнениями и магнитным подвесом

Система активного магнитного подвеса

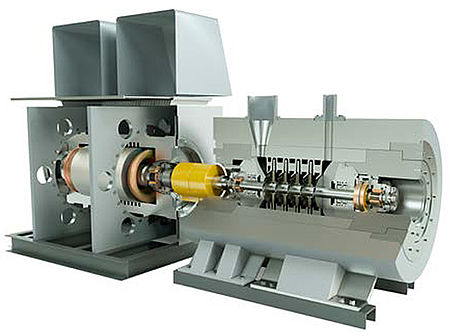

В двигателе и нагнетателе применен активный магнитный подвес, обеспечивающий бесконтактный подвес роторов нагнетателя и двигателя в управляемом магнитном поле перед пуском, при работе и остановке агрегата.

Производится на площадке «Невский завод» по лицензионной технологии SKF (S2M).

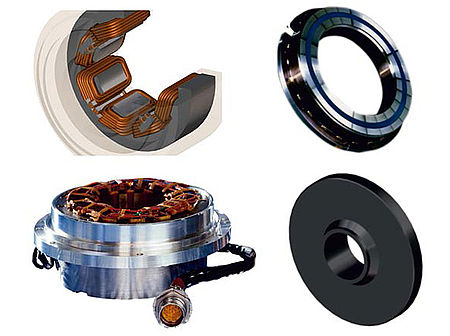

Подшипники комплектуются:

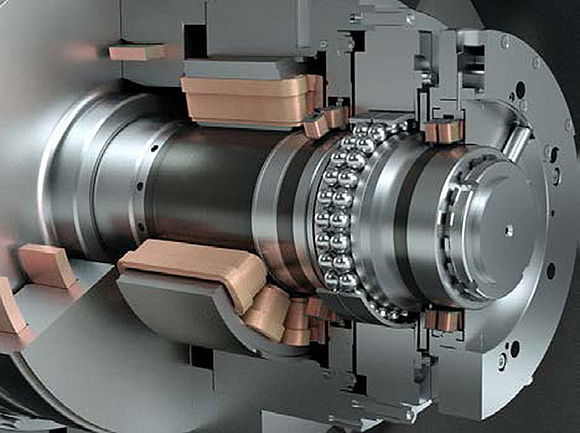

  • страховочными подшипниками, обеспечивающими до 20 аварийных «падений» ротора с номинальной частоты вращения;
  • датчиками температуры;
  • индуктивными датчиками радиального и осевого перемещения;
  • датчиками скорости вращения ротора.

Преимущества системы

  • снижение эксплуатационных затрат;
  • увеличение ресурса узлов подшипника;
  • повышение КПД за счет отсутствия механических потерь;
  • снижение количества дополнительного оборудования;
  • повышение надежности;
  • лучшие экологические характеристики.
