Электроприводные газоперекачивающие агрегаты (ЭГПА)
Невский завод осуществляет серийный выпуск ЭГПА мощностью 4; 6,3 и 12,5 МВт. Агрегаты предназначены для компримирования природного газа на компрессорных станциях и его транспортировки по магистральным газопроводам.
Предприятие производит безредукторные безмасляные агрегаты на активном магнитном подвесе с сухими газодинамическими уплотнениями, частотно-регулируемым электроприводом и собственной системой управления.
Конструкция агрегатов и система автоматического управления обеспечивают возможность дистанционного управления оборудованием компрессорной станции.
ЭГПА нового поколения предназначены для замены устаревших электроприводных агрегатов при реконструкции компрессорных станций. Всего поставлено 40 агрегатов.
Серийный выпуск ЭГПА мощностью
4 МВт
6,3 МВт
10,5 МВт
12,5 МВт

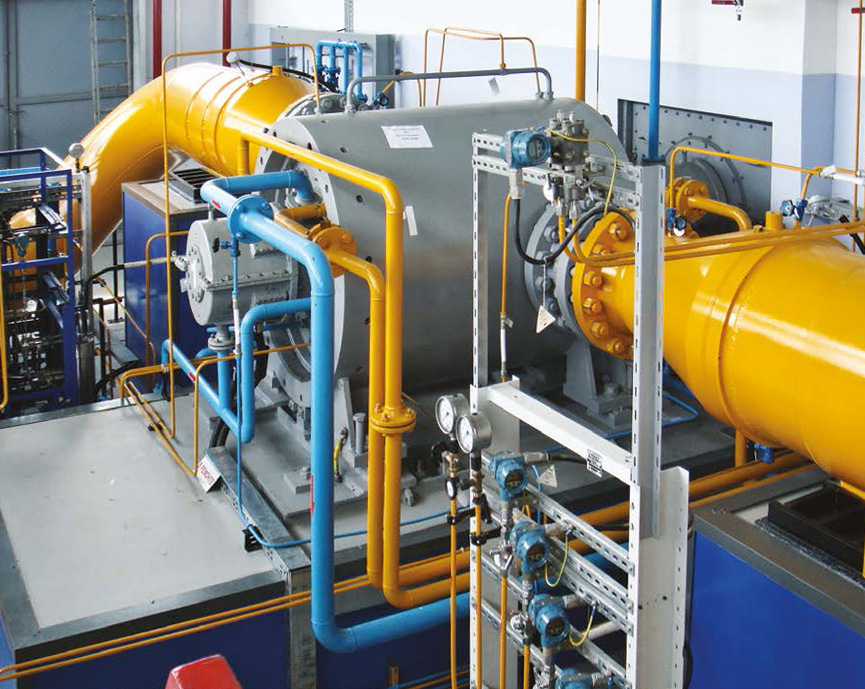

Состав ЭГПА
- центробежный нагнетатель природного газа;
- асинхронный высокоскоростной электродвигатель;
- полупроводниковый преобразователь частоты;
- агрегатная система автоматического управления и регулирования;

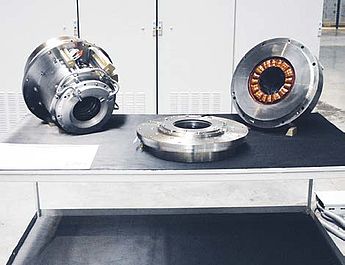

- система активного магнитного подвеса;
- система электроснабжения.

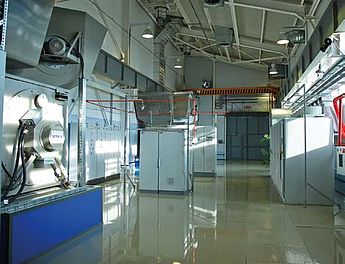

В состав ЭГПА входят также блочно-модульные здания преобразователя частоты и управления питанием. Блочно-модульные здания для ЭГПА представляют собой функционально законченные конструкции с системами отопления, вентиляции и кондиционирования, основного, наружного и аварийного освещения и поставляются на место эксплуатации в полной заводской готовности. Конструкция зданий обеспечивает минимальный объем строительно-монтажных и пусконаладочных работ на месте эксплуатации.
Технические характеристики
| Наименование параметра | Тип | |||
|---|---|---|---|---|
| ЭГПА-4,0/8200-56/1,26-P | ЭГПА-6,3/8200-56/1,44-P | ЭГПА-10,5/6500-2,1/2,2-У | ЭГПА-12,5/5600-56/1,5-P | |
| Номинальное напряжение на входе; В | 6 000 / 10 000 | 6 000 / 10 000 | 6 000 / 10 000 | 6 000 / 10 000 |
| Производительность объемная, отнесенная 20 °С и 0,1013 МПа; млн м3/сут | 12,5 | 12,0 | 8 | 22,137 |
| Степень сжатия; о. е. | 1,26 | 1,44 | 2,2 | 1,5 |
| КПД электропривода; о. е. | 0,93 | 0,93 | 0,96 | 0,96 |
| Мощность привода, номинальная; кВт | 4 00 | 6 300 | 10 500 | 12 500 |
| Частота вращения, номинальная; об/мин | 8 200 | 8 200 | 6 500 | 6 500 |
| Точность поддержания частоты вращения без датчика; % | < 1 | < 1 | < 1 | < 1 |
| Диапазон рабочих частот вращения; % | от 70 до 105 | от 70 до 105 | от 70 до 105 | от 70 до 105 |
| Время разгона до номинальной частоты вращения, не более; мин. | < 2 | < 2 | < 2 | < 2 |
| Давление газа начальное абсолютное при входе в нагнетатель; МПа | 3,5 | 3,81 | 0,936 | 4,966 |
Референции поставок
Объекты реконструкции электроприводных компрессорных станций ПАО «Газпром» (станции «Газпром трансгаз Томск», «Володино», «Проскоково», «Чажемто», «Парабель», «Вертикос», «Александровская»), объекты «Газпром трансгаз Санкт-Петербург», ДКС Еты-Пуровского ГКМ и др.
