Статические компенсаторы
Высоковольтный статический компенсатор мощностью 2000 кВАр, на напряжение 10кВ, оснащенный принудительно-воздушным охлаждением. ВСК 2000/10-В предназначен для компенсации реактивной мощности, колебаний напряжения и гармонических искажений электросети.

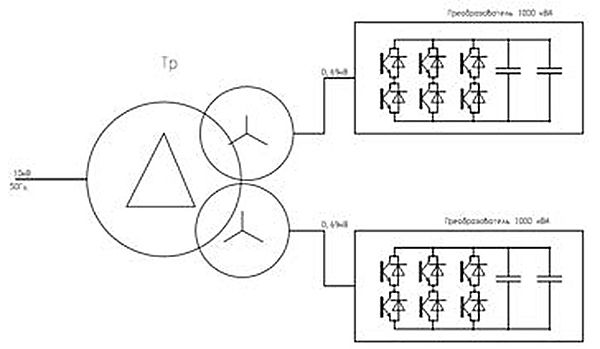

Структура и габариты ВСК 2000/10-В
ВСК 2000/10-В выполнен на базе двух низковольтных преобразователей напряжения ПЧТ 1000-В мощностью 1000 кВА каждый. Низковольтные преобразователи ПЧТ 1000-В подключены к электросети через согласующий трансформатор и работают под управлением общей системы управления, расположенной в отдельном отсеке внутри силовых шкафов.
Основные функции управления и регулирования ВСК 2000/10-В
- начальный заряд конденсаторов;
- управление сетевым выключателем;
- запуск и останов системы охлаждения;
- стабилизация напряжения конденсаторов;
- регулирование реактивной (индуктивно-емкостной) мощности электросети (точность регулирования < 0,1 %);
- ограничительное регулирование токов компенсатора;
- ограничительное регулирование напряжения электросети в точке подключения;
- минимизация THD гармоник напряжения электросети в точке подключения (5 и 7, 11 и 13 — опционально).
Основные функции защиты ВСК 2000/10-В
- от коротких замыканий в компенсаторе и нагрузке;
- от недопустимых перегрузок компенсатора по току первой гармоники (с интегрально-зависимой защитой);
- от перегрева оборудования компенсатора;
- от критического понижения или повышения напряжения электросети с последующим АПВ.
Основные информационные функции ВСК 2000/10-В
- Контроль текущего состояния низковольтного преобразователя напряжения
- Наблюдение основных энергетических параметров электросети
- Дистанционное управление по внешним цифровым, дискретным и аналоговым входам
- Местное управление с пульта оператора
- Ввод местно и/или дистанционно уставок, режимов работы компенсатора и их запоминание в энергонезависимом запоминающем устройстве
- Журнал событий
- Формирование аварийного буфера в энергонезависимом запоминающем устройстве и запись аварийного буфера на флеш-карту
- Квитирование неисправностей
Технические характеристики
| Наименование параметра | Значение | Примечание |
|---|---|---|
| Полная номинальная мощность; кВА | 2 000 | – |
| Номинальное входное напряжение; кВ | 10 | диапазон 85–115 % |
| Тип согласующего трансформатора | ТРСЗ 2000 10/0,69 | – |
| Номинальное значение фазного тока; А | 116 | – |
| Допустимое значение перегрузки по току; % | 110 | в течение 3 600 с |
| 120 | в течение 60 с | |
| Номинальная выходная частота, Гц | 50 | диапазон 45–55 Гц |
| Тип силовых приборов инвертора | IGBT | – |
| Охлаждение | принудительное воздушное | – |
| КПД в номинальном режиме; % | 98 | – |
| Степень защиты оболочки | не менее IP41 | – |
| Температура окружающей среды: | ||
| при работе; °С | от +1 до +40 | при снижении номинальной мощности 1,65 % на 1°С в диапазоне 40–45 °С |
| при хранении; °С | от –40 до +60 | при снижении номинальной мощности 1,65 % на 1°С в диапазоне 40–45 °С |
| Номинальное питающее напряжение питающей сети вспомогательных нужд | 380±38 | – |
| Размещение: | ||
| высота над уровнем моря; м | до 1 000 | без выпадения конденсата |
| влажность относительная; % | от 5 до 95 | без выпадения конденсата |
| уровень загрязненности окружающей среды | 2 | без выпадения конденсата |
| Шумовые характеристики; дБ (A) | < 75 | на расстоянии 1 м |
| Связь с АСУ ТП | Ethernet | – |
| Средняя наработка на отказ; час | 20 000 | – |
| Среднее время восстановления после неисправности: | ||
| силового модуля; мин | 60 | Без учета времени разряда конденсаторов и диагностики при наличии ЗИП |
| модуля управления; мин | 10 | Без учета времени разряда конденсаторов и диагностики при наличии ЗИП |
| вентилятора; мин | 30 | Без учета времени разряда конденсаторов и диагностики при наличии ЗИП |
| Время, необходимое для предварительного заряда конденсаторов; мин | менее 1 | – |
| Время, необходимое для разряда конденсаторов; мин | менее 10 | – |
ВСК 25000/10-Ж — высоковольтный статический компенсатор (СТАТКОМ) мощностью 25 000 кВАр на напряжение 10 кВ, оснащенный жидкостным охлаждением. Статический компенсатор предназначен для повышения пропускной способности линий электропередач среднего напряжения и увеличения энергоподачи от генерирующих предприятий. Обеспечивает непрерывную компенсацию реактивной (индуктивно-емкостной) мощности до ±25 МВАр и активное подавление гармоник тока и напряжения электросети (5 и 7, 11 и 13, 17 и 19). Допускает параллельную работу с прочими компенсационными и фильтрующими устройствами.
ВСК 25000/10-Ж выполнен на базе двух высоковольтных преобразователей напряжения ПЧТ 6-12500-Ж мощностью 12,5МВА каждый. Высоковольтные преобразователи ПЧТ 6-12500-Ж подключены к электросети через согласующий трансформатор и работают под управлением общей системы управления, расположенной в отдельном отсеке внутри силовых шкафов.
Состав ПЧТ 6-12500-Ж
- шкаф управления (локализация — 100 %);
- шкаф жидкостного охлаждения;
- шкаф конденсаторной батареи;
- шкаф инвертора (3-уровневый инвертор);
- шкаф фильтра (фильтр синусный).
