Оборудование для парогазовых установок

Невский завод осуществляет комплектную поставку парогазовых энергоблоков мощностью 42 и 84 МВт с применением стационарных газовых и паровых турбин, а также комплекса электротехнической продукции собственного производства.

Парогазовые электростанции предназначены для максимального повышения экономичности выработки электрической и тепловой энергии при сохранении гибкости и надежности снабжения постоянных потребителей электроэнергией, теплом и производственным паром.

Повышение экономичности и гибкости производства электроэнергии за счет использования тепла уходящих газов от газовой турбины в паровом контуре ПГУ.
Электрический КПД 46,7 %.
Возможность выработки тепловой мощности.

Парогазовые электростанции

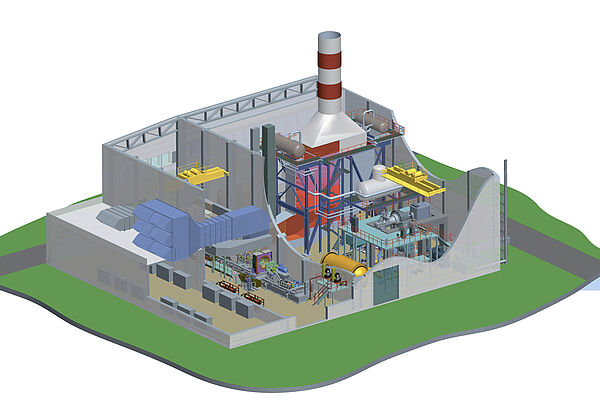

Парогазовая электростанция мощностью 42 МВт (ПГУ-42)

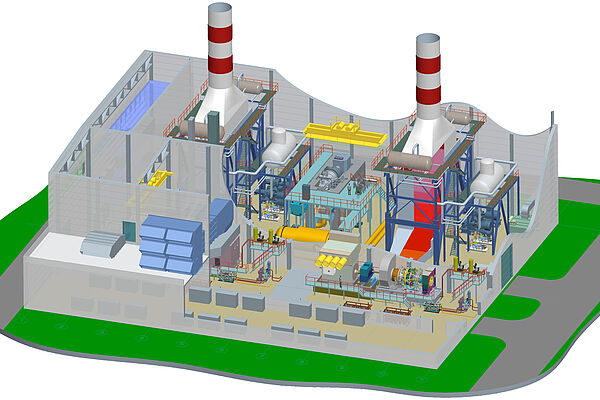

Парогазовая электростанция мощностью 84 МВт (ПГУ-84)

Энергетическое и электротехническое оборудование Невского завода поставляется на объекты крупных энергетических и энергогенерирующих компаний, предприятий атомной отрасли, ТЭКа и электросетевого комплекса.

Среди ключевых клиентов — ПАО «ОГК-2», АО «Концерн Росэнергоатом», ПАО «ФСК ЕЭС», ООО «Газпром энергохолдинг», ПАО «Интер РАО ЕЭС» и др.

Теплофикация средних и малых населенных пунктов, модульная надстройка районных котельных в качестве источника э/э СН.
Энергоснабжение промышленных объектов с возможностью интеграции в технологический цикл и производственную площадку за счет модульности поставки.
Временный источник энергии для строительства и покрытия временных пиков (например, аварийные ситуации, проведение различных мероприятий) и т. д.
Легко развертываемый источник энергии для труднодоступных объектов (как альтернатива объектам капитального строительства).
Замещение изношенных генерирующих мощностей ТГК (в условиях отсутствия свободных площадей и необходимости продолжать генерацию на действующих ТЭЦ).

3 режима работы

Простой цикл: электрическая мощность — 16 МВт.
Режим ПГУ: электрическая мощность — 20 МВт.
Режим ПГУ с комбинированной выработкой тепла: электрическая мощность — 18 МВт; тепловая мощность — до 25 МВт.

Модульный принцип поставки единой платформы ПГУ.
Вариативность исполнения.
Максимальная заводская готовность.
Контрольная сборка на Невском заводе.
Снижение сроков монтажа и ПНР и стоимости капитальных вложений.
Возможность переноса ПГУ-22/25 на другую площадку (на случай проектного форс-мажора).
Мобильность и автономность.
Малая численность персонала.
Компактность установки.
Сокращение площади размещения и строительных затрат (на 80 %) за счет отказа от ряда зданий, конструкций и фундаментов.
Уменьшение объемов строительных и монтажных работ до 80 %.
Возможность поэтапного ввода в эксплуатацию и комплектования дополнительными модулями.
Перевозка любым видом транспорта.
Короткие сроки монтажа и ввода в эксплуатацию установки в режиме простого цикла (до двух недель).
Всережимность.

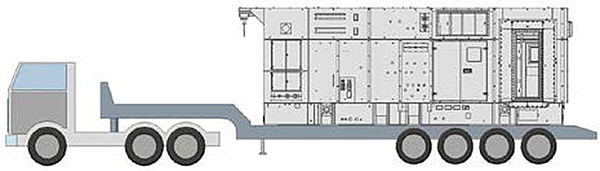

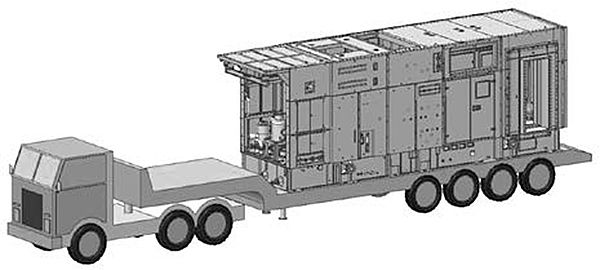

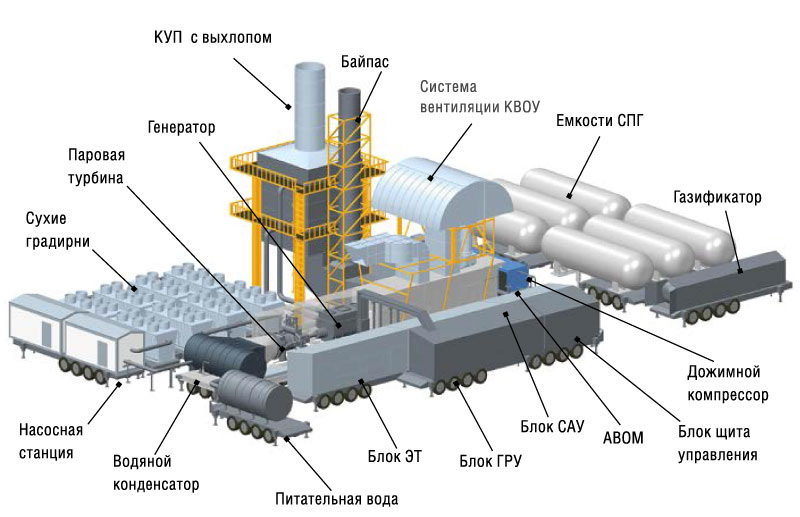

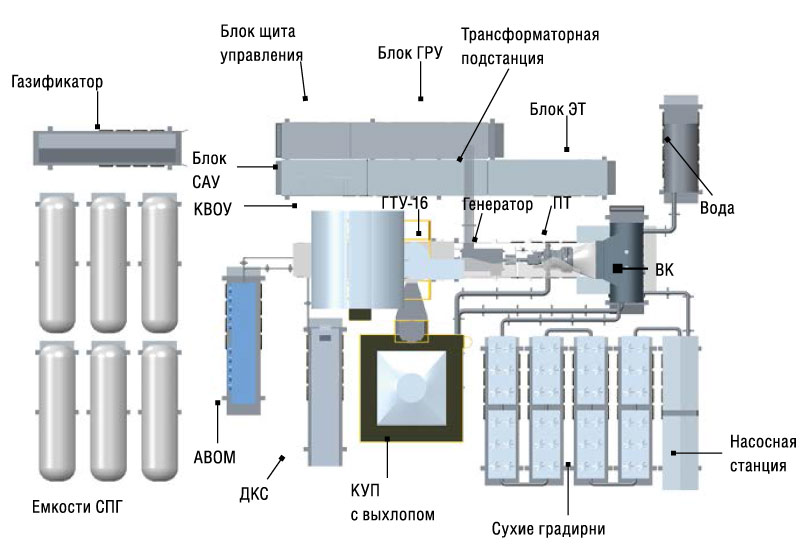

газотурбинная установка ГТУ-16 МВт;

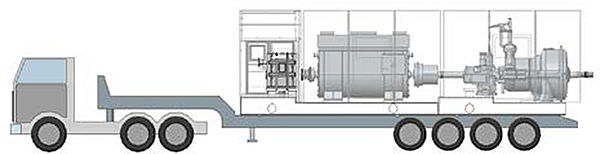

редуктор;

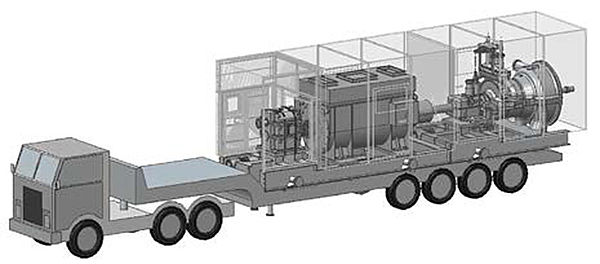

турбогенератор ТТК-25-2РУЗ-П;
паровая турбина Т 4,5-3,0;
водяной конденсатор;
котел-утилизатор паровой (КУП) с выхлопом;
кВОУ;
система вентиляции;

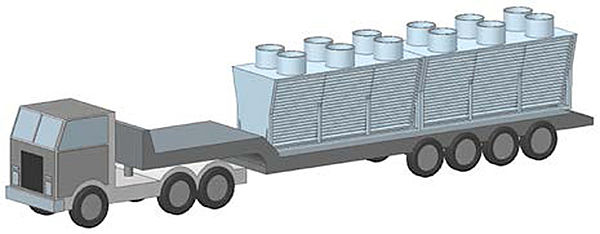

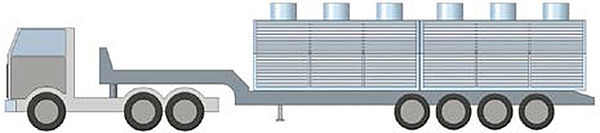

сухие градирни;
газовая компрессорная установка (ДКС);
блок щита управления;
трансформаторная подстанция;
блок САУ;
блок ЭТ;
блок ГРУ;
насосная станция;
АВОМ;
емкость с питательной водой;
емкости СПГ.

Наименование параметра	Значение
Суммарная электрическая мощность (ISO); МВт	до 21,3
Мощность ГТУ; МВт	16
Мощность ПТУ (конденсационный режим); МВт	до 5
КПД электрический ГТУ; %	36
Расход уходящих газов на выхлопе; кг/с	54
Температура уходящих газов на выхлопе; °С	490
Расход топлива (природный газ, Qрн = 50 МДж/кг); т/ч	0,892
Температура газа на выхлопе котла; °С	120
Паропроизводительность ПТУ (КПД КУП 92 %); т/ч	25
Давление пара; МПа	4
Температура пара; °С	450
Тепловая мощность (теплофикационный режим); Гкал/ч	152
КПД электрический ПГУ (ISO); %	46
