Центробежные компрессорные машины технологического назначения
Компрессоры и нагнетатели предназначенные для сжатия паров и газов на технологических линиях и в производстве химических реагентов.
Компрессор К104-101-1
Назначение
Предназначен для сжатия паров этилена или пропилена в комплексе изотермического хранения этилена и пропилена.
Конструктивные особенности
Компрессор представляет собой двухцилиндровую, двухсекционную машину с охлаждением газа между цилиндрами. Корпуса цилиндров компрессора имеют горизонтальный разъем; всасывающие и нагнетательные патрубки цилиндров направлены вниз.
Приводом компрессора служит асинхронный электродвигатель.
Масляная система агрегата обеспечивает принудительную смазку подшипников агрегата, а также подачу масла на зубчатую передачу мультипликатора, соединительные зубчатые муфты, торцевые уплотнения. Аккумуляторы масла позволяют осуществить безаварийный останов агрегата в случае исчезновения электроэнергии.
Состав агрегата
- центробежный компрессор в двухцилиндровом исполнении;
- мультипликатор;
- приводной электродвигатель;
- система маслоснабжения;
- система регулирования;
- комплект технических средств контроля, управления, защиты и сигнализации;
- промежуточный и перепускной газоохладители.
Система регулирования обеспечивает поддержание постоянного давления на всасывании компрессора путем перепуска газа.
Компрессор снабжен противопомпажной защитой.
Комплект технических средств предназначен для управления компрессором и позволяет полностью автоматизировать управление компрессором как в процессе пуска, останова, так и в процессе эксплуатации.
Компрессор К270-61-1
Назначение
Предназначен для сжатия водородосодержащего газа на технологических линиях гидрокрекинга.

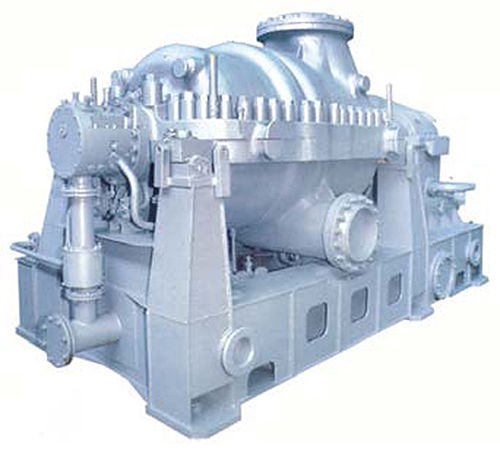

Компрессор поставляется укрупненными блоками — компрессора и маслоснабжения. Остальное оборудование поставляется в виде отдельных сборочных единиц.
Блок компрессора включает в себя цилиндр компрессора и мультипликатор, собранные на общей фундаментной раме. На раме смонтирована часть труб маслопровода и газопровода перетечек.
Состав агрегата
- компрессор;
- мультипликатор;
- приводной электродвигатель;
- система маслоснабжения;
- система регулирования;
- комплект технических средств контроля, управления, защиты и сигнализации;
- промежуточный и концевой газоохладители.

Компрессор представляет собой одноцилиндровую, двухсекционную, шестиступенчатую машину. Секции компрессора имеют встречное направление потока сжимаемого газа. Герметичность цилиндров компрессора обеспечивается концевыми уплотнениями торцевого типа. Между компрессором и приводным электродвигателем установлен мультипликатор.
Приводом компрессора служит асинхронный электродвигатель.
Охлаждение газа между секциями и после компрессора осуществляется в промежуточном и концевом газоохладителях кожухотрубного типа.
Аккумуляторы масла позволяют осуществлять безаварийный останов агрегата в случае исчезновения электроэнергии.
Система регулирования обеспечивает поддержание постоянного давления на всасывании компрессора путем осуществления перепуска газа из нагнетателя во всасывание.
Компрессор снабжен противопомпажной защитой и комплектом технических средств, обеспечивающих работу компрессора без постоянного присутствия обслуживающего персонала на месте установки оборудования.
Нагнетатели 3300-11-1 и 3300-12-1
Назначение
Предназначены для сжатия и подачи сухого сернистого газа в производстве серной кислоты, а также для сжатия и подачи атмосферного воздуха или других неагрессивных газов, близких к воздуху по термодинамическим параметрам.
Состав агрегата
- центробежный нагнетатель;
- приводной электродвигатель;
- масляная система;
- дроссельная заслонка с электрическим исполнительным механизмом;
- система управления, контроля, защиты и сигнализации.
Система управления, защиты, контроля и сигнализации осуществляет:
- пуск и останов нагнетателя с дистанционного щита или по месту;
- защиту и аварийный останов нагнетателя при аварийных режимах;
- контроль технологических параметров нагнетателя;
- световую и звуковую сигнализацию при отклонении параметров от нормы (предупредительная сигнализация);
- сигнализацию срабатывания защит (аварийная сигнализация);
- световую технологическую сигнализацию;
- электрические блокировки на включение и отключение вспомогательных электрических устройств нагнетателя.
Конструктивные особенности
Нагнетатель — одноцилиндровый, одноступенчатый, с колесом двухстороннего всасывания.
Корпус нагнетателя — литой, с горизонтальным разъемом. Концевые валовые уплотнения нагнетателя обеспечивают его герметичность благодаря подводу инертного газа в уплотнения при работе на сернистом газе. Приводом нагнетателя служит синхронный электродвигатель.
Аккумулятор масла обеспечивает безаварийный останов нагнетателя при исчезновении электроэнергии.
Нагнетатель 95-81-1
Назначение
Предназначен для сжатия природного газа в производстве азотных удобрений
Состав агрегата
- центробежный нагнетатель в двухцилиндровом исполнении;
- система подачи масла в уплотнения;
- система регулирования;
- система противопомпажной защиты;
- система управления, контроля, защиты и сигнализации.
Конструктивные особенности
Цилиндры нагнетателя собраны на общей фундаментной раме. В каждом цилиндре четыре ступени. Корпуса цилиндров — стальные, с горизонтальным разъемом. Нагнетатель снабжен герметичными уплотнениями торцевого типа.
Масло в торцевые уплотнения подается винтовым насосом. Регулятор перепада давления поддерживает постоянный перепад давления масло-газ.
Привод нагнетателя осуществляется от конденсационной паровой турбины К-4,3-40,8.
Нагнетатель 133-21-1
Назначение
Предназначен для сжатия пропиленовой фракции при индивидуальной его работе на потребителя.
Состав агрегата
Центробежный нагнетатель и мультипликатор, установленные на общей раме.
Конструктивные особенности
Нагнетатель является двухступенчатым агрегатом с радиальным и тангенциальным расположением соответственно подводящего и отводящего патрубков, отлитых вместе с корпусом нагнетателя.
Крышка нагнетателя выполнена из кованой стали и имеет упругую диафрагму, разгружающую нагнетатель от осевых усилий при его работе.
Торцевые уплотнения, установленные в расточках корпуса, а также кольца на валу исключают попадание газа в машинный зал.
Повышение частоты вращения ротора обеспечивается с помощью мультипликатора. Управление агрегатом осуществляется автоматически микропроцессорным комплектом технических средств. Приводом нагнетателя служит асинхронный электродвигатель.
Нагнетатель 175-21-1
Назначение
Предназначен для сжатия контактного газа в произ- водстве окиси этилена и для замены нагнетателей, выработавших свой ресурс.
Состав агрегата
Центробежный нагнетатель и мультипликатор, установленные на общей раме.
Конструктивные особенности
Нагнетатель представляет собой одноцилиндровую, двухступенчатую блочную центробежную компрессорную машину.
Нагнетатель оснащен системами автоматического регулирования и защиты, а также средствами управления и контроля.
Приводом нагнетателя служит электродвигатель. Электродвигатель соединяется с нагнетателем через мультипликатор с помощью зубчатых муфт.

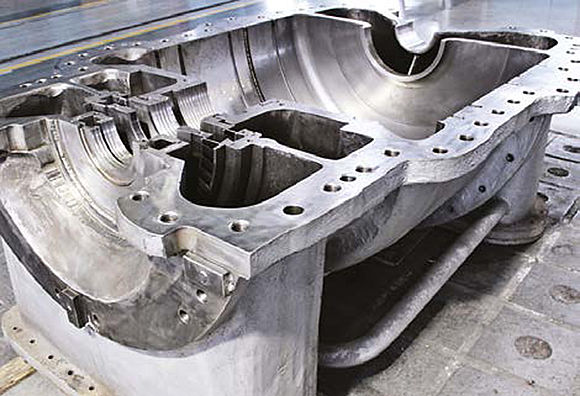

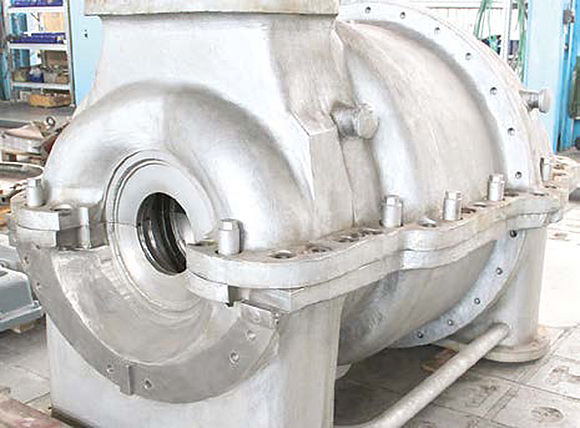

Нагнетатель 540-41-1

Назначение
Предназначен для сжатия нитрозного газа в производстве слабой азотной кислоты
Состав агрегата
- нагнетатель со встроенным турбодетандером;
- повышающий редуктор;
- приводной электродвигатель;
- электросмазочная система;
- система теплотехнического контроля, управления, защиты и сигнализации.
Конструктивные особенности
Турбодетандер представляет собой двухступенчатую турбину активного типа и служит для уменьшения расхода электроэнергии на сжатие нитрозного газа в нагнетателе. Турбодетандер использует энергию газовых отходов в производстве слабой азотной кислоты.
Детали нагнетателя и турбодетандера изготовлены из специальных легированных сталей, обеспечивающих их коррозийную стойкость.
Приводом нагнетателя служит асинхронный электродвигатель 2АЗМП-1600/6000 с короткозамкнутым ротором (мощность 1600 кВт, напряжение 6000 В, частота вращения 2980 об/мин).
Центробежный нагнетатель, имея постоянный режим работы, не снабжен устройством для автоматического регулирования. Подача нагнетателя поддерживается постоянной путем изменения соотношения нитронных газов и добавочного воздуха.

Система теплотехнического контроля, управления, защиты и сигнализации состоит из щита, на котором размещены:
- аппаратура для пуска и останова;
- приборы для дистанционного измерения эксплуатационных параметров центробежного нагнетателя;
- приборы аварийной и предупредительной сигнализации;
- устройства защиты от осевого сдвига ротора, понижения давления масла в системе смазки и давления газа на всасывании, а также от повышения температуры в подшипниках центробежного нагнетателя.
Основные характеристики ЦБК технологического назначения
Наименование параметра | Тип | ||
---|---|---|---|
45-21-4 | K88-101-1 | ||
Сжимаемый газ | пропилен | пропилен | этилен |
Производительность объемная, отнесенная к 20 °С и 0,1013 МПа, нм3/с | 1 режим — 8,95 | 2 режим — 10,73 | 1,56 |
Производительность массовая, кг/с | 15,6 | 18,7 | 1,817 |
Производительность объемная, отнесенная к начальным условиям, м3/мин | 45,5 | 45,5 | 81 |
Давление газа конечное на выходе из нагнетательного патрубка, МПа абс. | 1,86 | 2,35 | 2 |
Потребляемая мощность, МВт | 0,63 | 0,82 | 0,75 |
Начальные условия | |||
Давление газа начальное при входе во всасывающий патрубок, МПа абс. | 1 | 1,275 | 0,102 |
Температура газа начальная при входе во всасывающий патрубок, °С | 21 | 40 | -15 |
Плотность сухого газа, отнесенная к 20 °С и 0,1013 МПа, кг/м3 | 1,747 | 1,747 | 1,167 |
Частота вращения ротора, мин-1 | 9 370 | 9 370 | 16 122 |
