На Невском заводе успешно прошли стендовые испытания отечественной системы магнитного подвеса

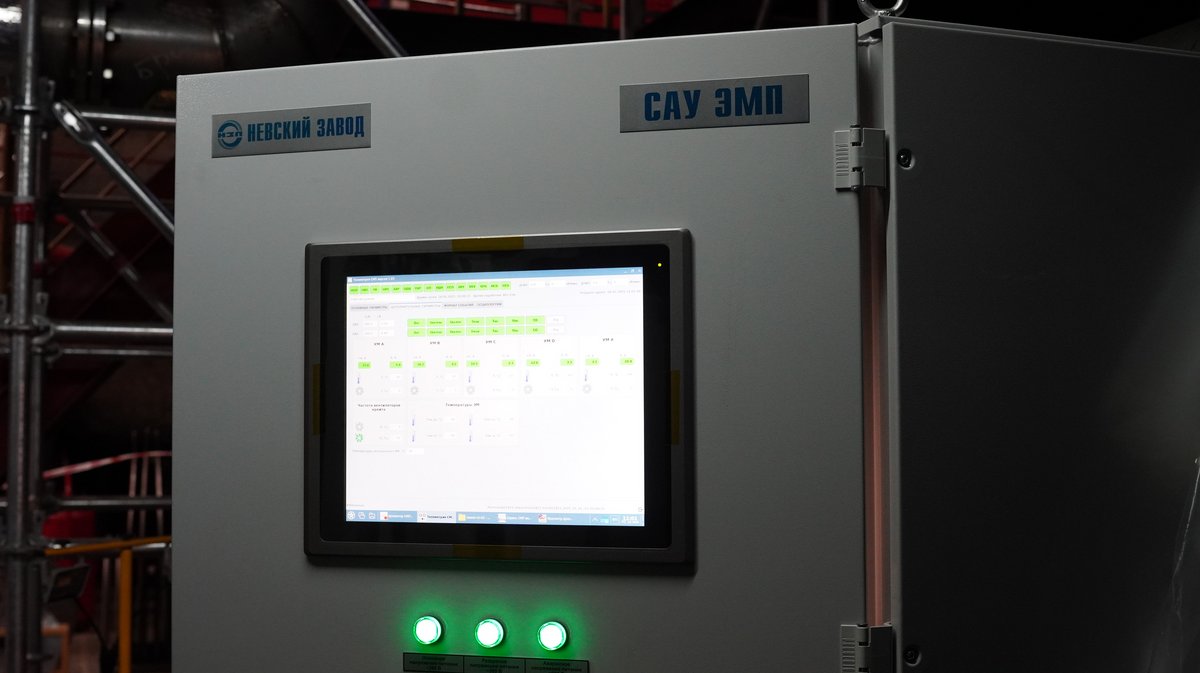

На Невском заводе (входит в Группу Газпром энергохолдинг индустриальные активы) успешно завершились стендовые испытания системы магнитного подвеса собственной разработки, включающей комплект магнитных подшипников (КМП) и систему автоматического управления электромагнитным подвесом (САУ ЭМП).

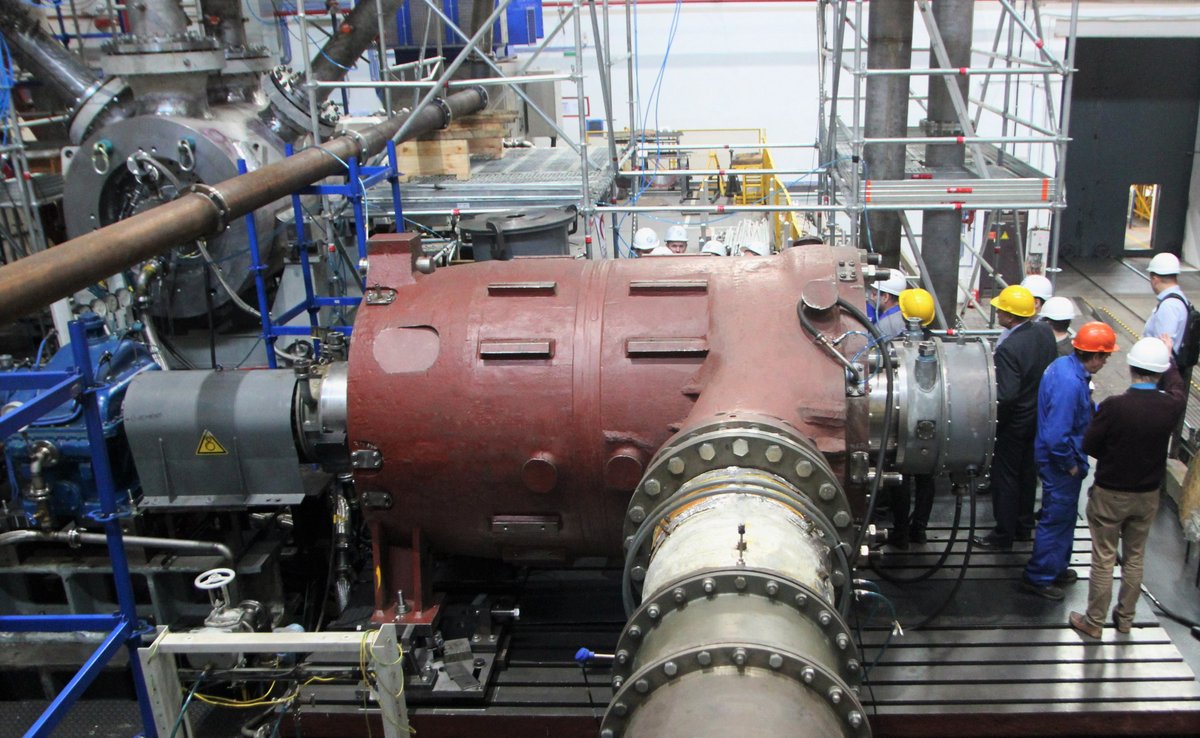

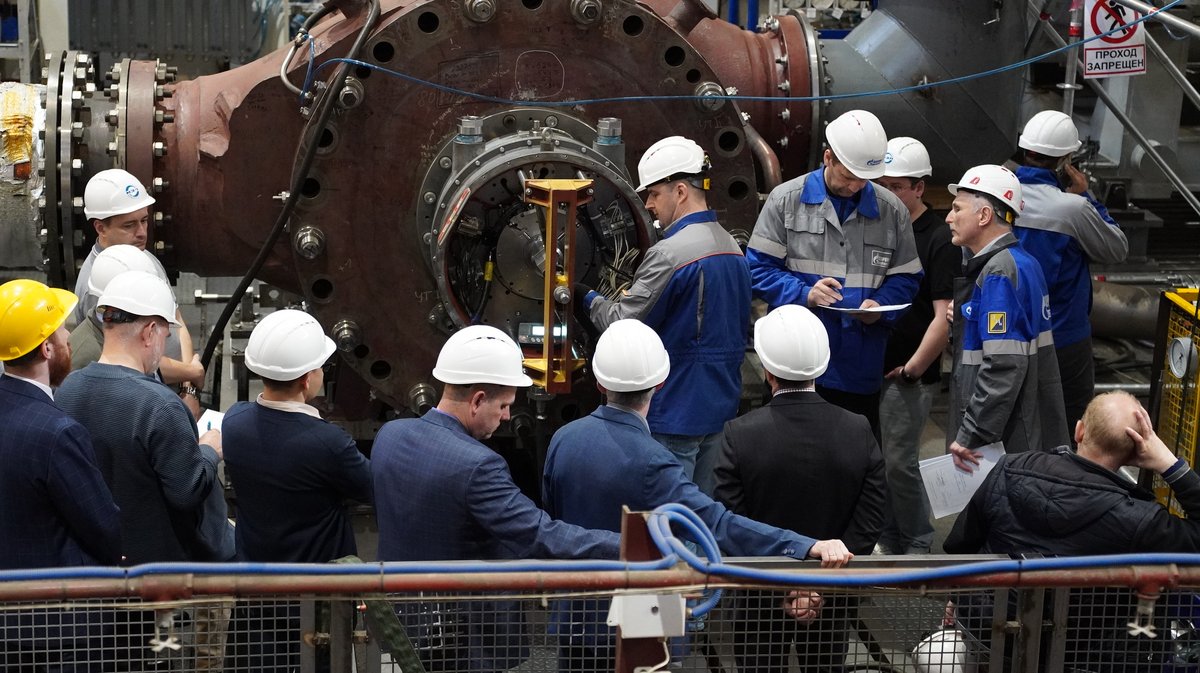

Для проведения испытаний в специальном стендовом корпусе с применением магнитного подвеса была установлена сменно-проточная часть центробежного компрессора, используемого в составе ГПА мощностью 16 МВт. Испытания проводились в течение двух дней на различных режимах работы агрегата и подтвердили работоспособность системы и ее соответствие заявленным требованиям.
Кроме того, в рамках испытаний был проведен уникальный, ранее не проводившийся в нашей стране эксперимент, — выбег ротора СПЧ весом 2700 кг с рабочей частоты 5150 об/мин при отсутствии питания САУ ЭМП до полного останова. Для этого впервые на агрегате такой мощности были установлены страховочные подшипники с керамическими телами вращения отечественного производства. Функцией страховочных подшипников является обеспечение сохранности основных узлов машины при возникновении любой неисправности в системе, в том числе при полной потере питания системы управления. В этом случае вращающийся ротор компрессора падает из центрального положения на страховочные подшипники и постепенно останавливается. После проведённого эксперимента с полным отключением питания САУ ЭМП все оборудование сохранило свою работоспособность.
По результатам испытаний подписан акт, позволяющий применять систему магнитного подвеса, разработанную Невским заводом, как при замене сменно-проточных частей компрессоров газоперекачивающих агрегатов на действующих объектах газотранспортной системы, так и при поставках нового компрессорного оборудования.

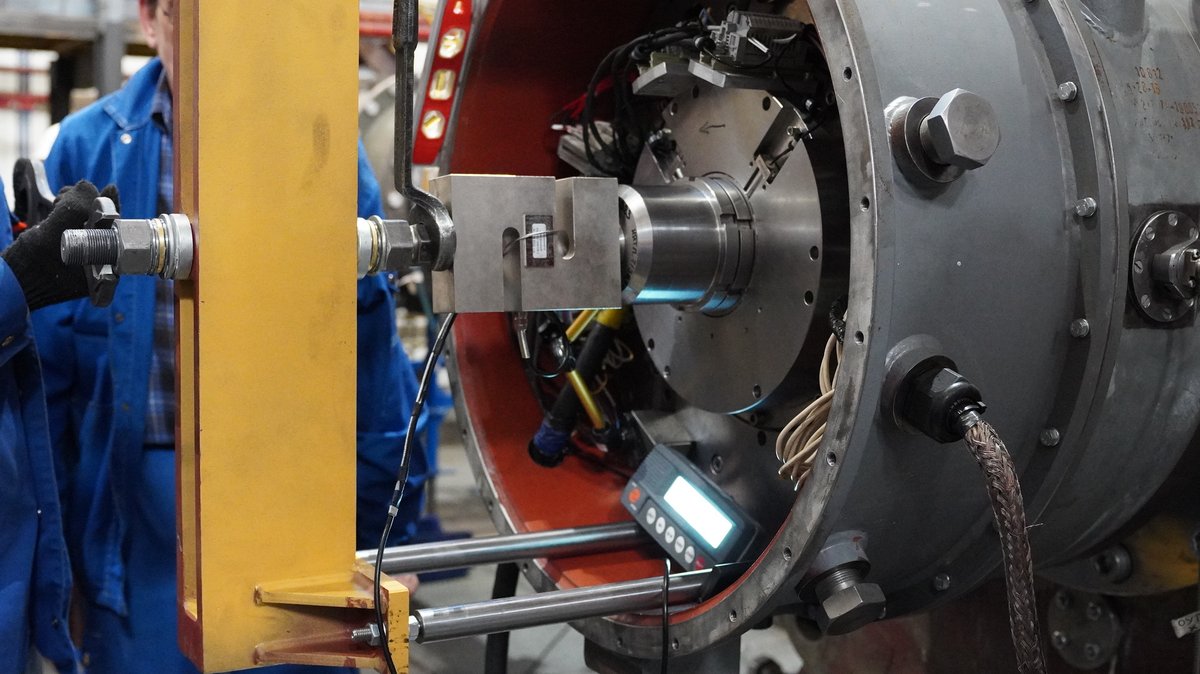

Разработанный Невским заводом комплект магнитных подшипников имеет полную совместимость и взаимозаменяемость с наиболее распространенными, применяемыми на объектах газотранспортной системы, импортными аналогами с сохранением нагрузочной способности. При этом проверенная в процессе испытаний нагрузочная способность отечественных подшипников превышает заданную на 25%.
Система магнитного подвеса, разработанная и изготовленная Невским заводом, является первой в России системой собственной разработки, реализованной на базе отечественных комплектующих, материалов, алгоритмов и программного обеспечения.
Разработка отечественной системы магнитного подвеса позволит заменить аналогичное оборудование иностранного производства и обеспечить технологический суверенитет на всем модельном ряду компрессоров, используемых на объектах газотранспортной системы.
Справка:
Система магнитного подвеса применяется в центробежных компрессорах газоперекачивающих агрегатов, турбодетандерных агрегатах и других машинах вращательного действия. Система обеспечивает бесконтактное вращение ротора машины в регулируемом магнитном поле на всех режимах работы агрегата.
Применение системы магнитного подвеса обеспечивает увеличение ресурса узлов подшипников, повышение КПД оборудования за счет отсутствия механических потерь, повышение надежности агрегата и снижение эксплуатационных затрат.
На сегодняшний день «Невский завод» является первым в России предприятием, производящим роторные машины с собственными магнитными подшипниками и системами автоматического управления.
